Planilha Excel para Cálculo de Capacidade de Carga de Estacas Metálicas Perfil H – Geotecnia de Fundações

Fundações em estacas metálicas do tipo perfil H exigem uma pergunta central antes de qualquer projeto estrutural: qual carga o conjunto estaca-solo realmente suporta? Essa resposta não vem de uma fórmula única — depende do tipo de solo, da sondagem SPT do terreno e do método de cálculo adotado. Esta planilha automatiza essa verificação usando cinco métodos empíricos consagrados na engenharia geotécnica brasileira, permitindo comparar os resultados lado a lado antes de definir a carga de trabalho da fundação.

Cinco métodos de cálculo

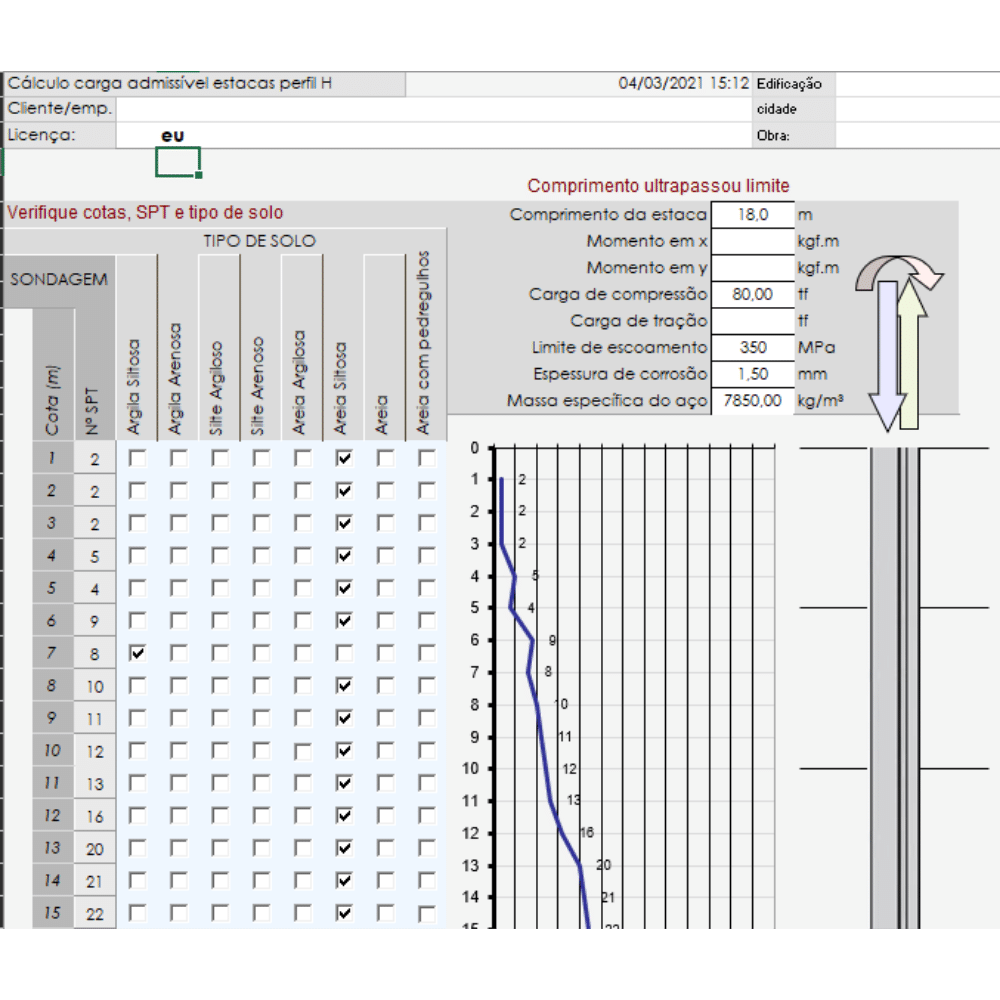

A partir dos dados de sondagem (cota, número de golpes do SPT e tipo de solo em cada camada), a planilha calcula a capacidade de carga da estaca simultaneamente pelos métodos de:

• Pedro Paulo Costa Velloso
• Aoki-Velloso
• Décourt-Quaresma
• Alberto Henriques Teixeira
• Urbano Rodrigues Alonso

Cada método aplica seus próprios coeficientes de atrito lateral e resistência de ponta conforme o tipo de solo identificado na sondagem (argila, silte, areia e suas variações), somando a capacidade de carga por atrito lateral com a capacidade de carga de ponta para chegar à carga admissível total da estaca — sempre com o memorial de cálculo completo disponível para conferência, método a método.

Propriedades do perfil estrutural

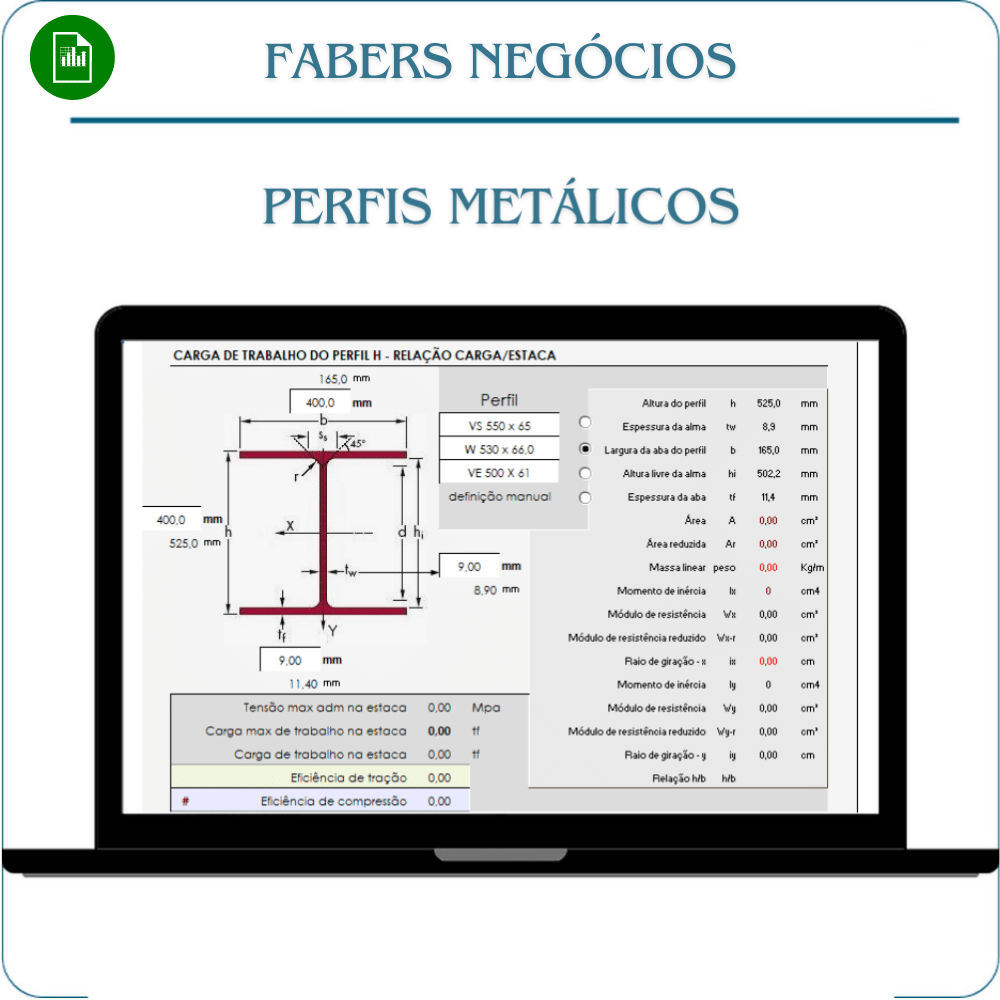

Além do cálculo geotécnico, a planilha calcula as propriedades geométricas do perfil H escolhido — área, momento de inércia, módulo de resistência e raio de giração, nos dois eixos — a partir de uma biblioteca de perfis comerciais (série W, VS, entre outros), verificando também a tensão máxima admissível no aço da estaca sob a carga de trabalho definida.

Dimensionamento por cravação (nega)

A planilha também traz o dimensionamento pelo método de cravação (fórmula de Hiley), calculando a nega — o avanço da estaca por golpe do bate-estacas — a partir do peso e altura de queda do martelo, do tipo de coxim e da energia absorvida no sistema, permitindo acompanhar a cravação em campo e confirmar se a estaca atingiu a capacidade de carga prevista em projeto.

Estimativa de custo

Como complemento, a planilha estima o custo da fundação a partir do peso do aço (kg), do valor por kg do material, do custo de corte e da mão de obra de cravação — útil para orçamento preliminar antes de fechar o projeto estrutural.

Margem de corrosão

Como a estaca metálica fica em contato direto com o solo, a planilha já prevê um campo de espessura de corrosão a descontar da seção do perfil ao longo da vida útil da fundação — um cuidado que faz diferença real na durabilidade de estacas metálicas cravadas, e que projetos mais simples costumam deixar de fora do cálculo.

Para quem é essa planilha

Indicada para engenheiros geotécnicos e estruturais, projetistas de fundações e empresas de fundações especiais que precisam verificar e comparar a capacidade de carga de estacas metálicas perfil H por múltiplos métodos reconhecidos, com o memorial de cálculo completo para compor o projeto executivo.

O que você recebe

Um arquivo Excel (.xlsx) com o cálculo completo de capacidade de carga, propriedades do perfil, dimensionamento por cravação e estimativa de custo, totalmente aberto, sem senha e sem macro, incluindo a aba de memória de cálculo para revisão método a método. Funciona no Microsoft Excel, em computador. O acesso é liberado imediatamente após a confirmação do pagamento, direto no seu Portal do Cliente.

Nível de complexidade

Esta é uma planilha de uso profissional, com centenas de células inter-relacionadas reproduzindo o equacionamento completo de cada método geotécnico — não um cálculo simplificado de estimativa rápida. Ela pressupõe que você já tem em mãos o laudo de sondagem SPT do terreno e busca comparar formalmente os métodos de cálculo consagrados antes de definir a carga de projeto da fundação.
