Planilha Flecha_Vigas em Excel: Cálculo de Vigas Biapoiadas e Engastadas-Livres

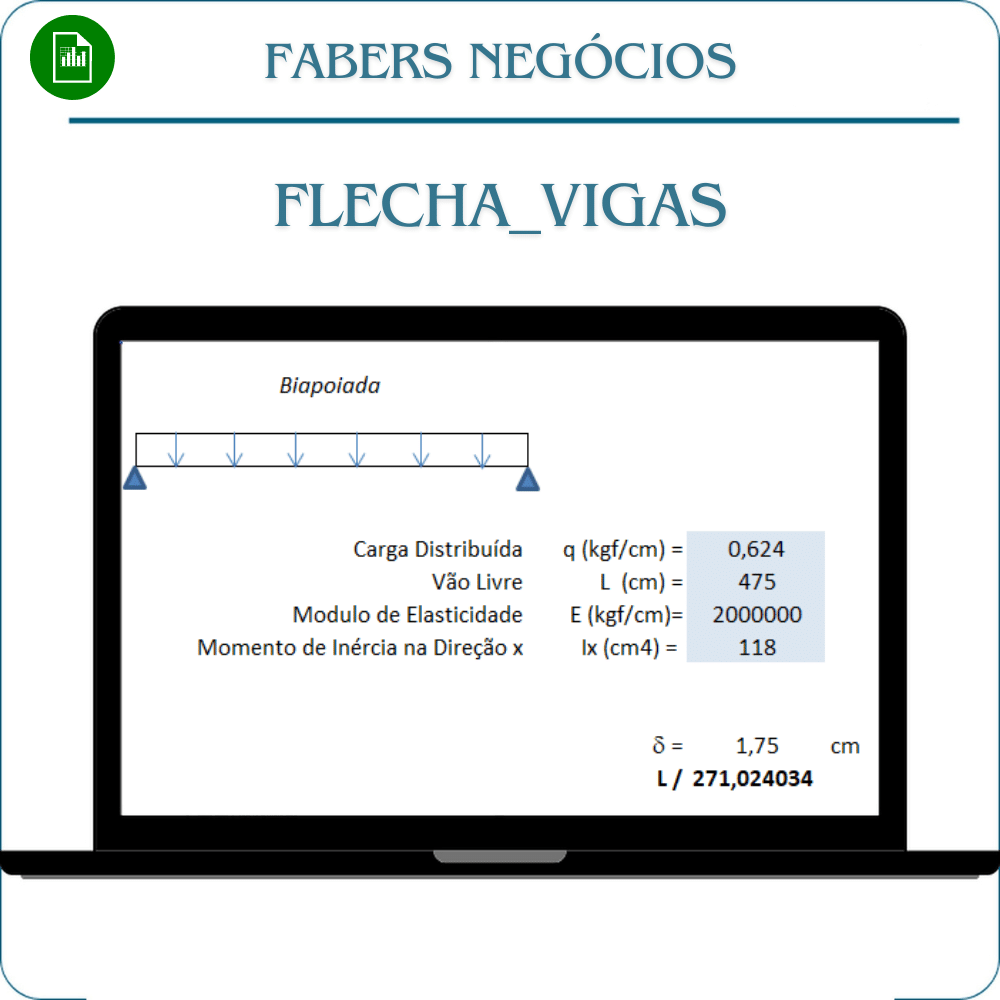

 Viga Biapoiada – Definição e Cálculo da Flecha

\n
• Definição das Condições de Apoio: A viga biapoiada tem apoio fixo nas duas extremidades. O cálculo considera as reações de apoio e o comprimento total da viga.
\n
• Modelagem Estrutural: A modelagem da viga biapoiada pode ser feita por software ou por métodos analíticos, garantindo a representação precisa de seu comportamento estrutural.
\n
• Análise de Flexão: Determina-se os momentos fletores ao longo da viga com base nas condições de carga aplicadas.
\n
• Cálculo da Flecha Máxima: A equação da flecha máxima é utilizada para determinar a deformação da viga. A fórmula para vigas biapoiadas sob carga uniformemente distribuída.​
\n

 Viga Engastada-Livre – Definição e Cálculo da Flecha

\n
• Definição das Condições de Apoio: A extremidade engastada impede rotação e translação, enquanto a extremidade livre não possui restrições.
\n
• Modelagem Estrutural: Modela-se a viga para representar corretamente o comportamento sob as diferentes condições de carga.
\n
• Análise de Flexão: Calculam-se os momentos fletores gerados ao longo da viga.
\n
• Cálculo da Flecha Máxima: Para vigas engastadas-livres, a equação da flecha máxima é:​Onde: \n
  \n
  • q = Carga linear aplicada,
  \n
  • L = Comprimento da viga,
  \n
  • E = Módulo de elasticidade,
  \n
  • I = Momento de inércia da seção transversal.
  \n
  \n
\n

 Ajustes e Documentação

\n
• Comparação com Limites Permitidos: A flecha calculada deve ser comparada com os limites estabelecidos pelas normas locais.
\n
• Ajustes no Projeto: Caso a flecha exceda os limites, ajustes como o aumento da seção ou reforço da viga podem ser feitos.
\n
