Planilha Excel para Dimensionamento Estrutural – Ação do Vento Conforme NBR 6123

O vento é, na maioria dos edifícios de aço e galpões industriais, a ação horizontal mais crítica do projeto estrutural — e calculá-lo manualmente conforme a NBR 6123 exige cruzar velocidade básica, fatores topográficos, rugosidade do terreno, altura e coeficientes de forma em várias etapas. Esta planilha automatiza esse processo completo, cobrindo dois cenários reais de projeto: edifícios de múltiplos pavimentos com verificação de estabilidade global, e galpões industriais.

Estabilidade global de edifícios (Método MAES)

Para edifícios de aço com seção retangular e pé-direito constante, a planilha calcula a ação do vento pavimento a pavimento e aplica o Método de Amplificação dos Esforços Solicitantes (MAES) — uma verificação de estabilidade global que amplifica os esforços considerando o efeito P-Delta (a interação entre deslocamento lateral e carga vertical). O resultado classifica automaticamente a estrutura como de baixa, média ou grande deslocabilidade, conforme os parâmetros de instabilidade calculados por pavimento.

Ações do vento em galpões

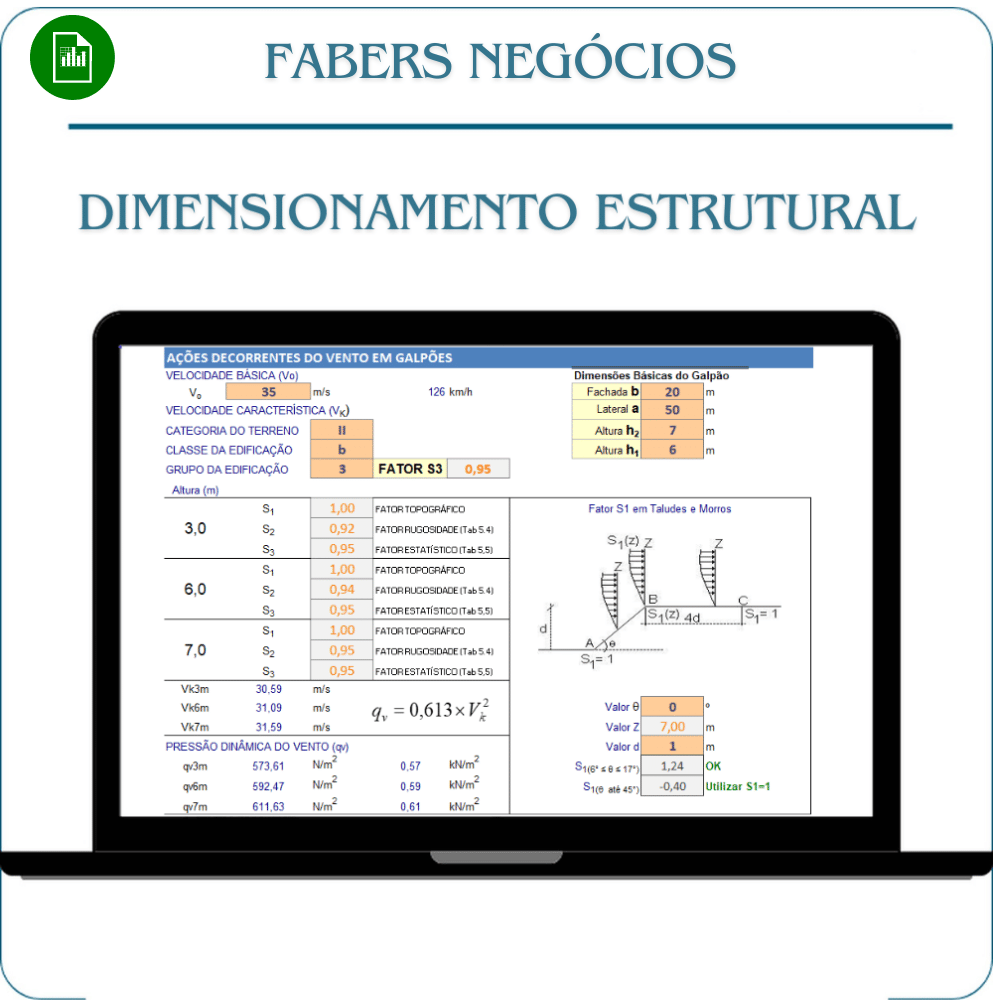

Para galpões industriais, a planilha calcula a velocidade característica do vento (Vk) e a pressão dinâmica (qv) em diferentes alturas da edificação, aplicando os coeficientes de forma e pressão interna/externa da NBR 6123 para fachadas, coberturas até 30° de inclinação, e as combinações de vento a 0° e a 90°. O resultado são as pressões e sucções reais atuantes em cada elemento de vedação e cobertura — os valores que alimentam o dimensionamento das terças, tirantes e da estrutura de cobertura.

O cálculo-base: velocidade característica e pressão dinâmica

Por trás de todo o equacionamento está a fórmula fundamental da NBR 6123: a velocidade característica Vk = V0 × S1 × S2 × S3 (velocidade básica corrigida pelos fatores topográfico, de rugosidade/altura e estatístico), convertida em pressão dinâmica pela relação qv = 0,613 × Vk². Esse é o ponto de partida de todos os demais cálculos da planilha, tanto para edifícios quanto para galpões.

Tabelas de referência incluídas

A planilha traz as tabelas técnicas da própria NBR 6123 para consulta: categorias de rugosidade do terreno (I a V, conforme o tipo de obstáculo ao redor da edificação), fator S2 tabelado por categoria, classe da edificação e altura, e as definições de fator topográfico S1 para terrenos planos, taludes e morros — para você confirmar de onde vêm os coeficientes aplicados, sem precisar consultar a norma impressa em paralelo.

Para quem é essa planilha

Indicada para engenheiros estruturais e civis que projetam edifícios de aço de múltiplos pavimentos ou galpões industriais e precisam da ação do vento conforme NBR 6123, incluindo a verificação de estabilidade global exigida em estruturas metálicas mais esbeltas.

Sobre a verificação de estabilidade global

Estruturas de aço tendem a ser mais esbeltas e deslocáveis do que estruturas de concreto equivalentes, o que torna a verificação de estabilidade global (efeito de segunda ordem) uma etapa que não pode ser ignorada em edifícios de múltiplos pavimentos. O parâmetro de instabilidade calculado pela planilha classifica a estrutura em três faixas — baixa, média ou grande deslocabilidade — cada uma exigindo um nível diferente de rigor na análise estrutural subsequente, conforme a prática usual de projeto em aço.

O que você recebe

Um arquivo Excel (.xlsx) com o cálculo de vento para edifícios (MAES) e para galpões (NBR 6123), totalmente aberto, sem senha e sem macro, incluindo as tabelas de referência da norma. Funciona no Microsoft Excel, em computador. O acesso é liberado imediatamente após a confirmação do pagamento, direto no seu Portal do Cliente.

Nível de complexidade

Esta é uma planilha de uso profissional, com centenas de fórmulas interligadas reproduzindo o equacionamento completo da NBR 6123 para as duas tipologias (edifício e galpão) — não uma estimativa simplificada de carga de vento. Ela pressupõe conhecimento da norma e do método MAES para interpretar corretamente os resultados de deslocabilidade e aplicá-los ao restante do projeto estrutural.
