Planilha de Dimensionamento e cálculo de Linhas de Vida em Excel

Planilha Excel para Dimensionamento de Linhas de Vida Horizontais – Cálculo Real de Carga, Flecha e Vão Livre

Projetar uma linha de vida horizontal exige mais do que esticar um cabo de aço entre dois pontos de ancoragem. É preciso saber, com precisão, qual força de impacto uma queda realmente gera sobre o sistema, quanto o cabo vai se alongar sob essa carga, qual a flecha resultante em cada vão e — o cálculo mais crítico de todos — qual a altura mínima livre necessária entre o ponto de ancoragem e o piso, para que o trabalhador não atinja o solo ou qualquer obstáculo durante a queda. Esta planilha automatiza esse dimensionamento completo, com base em fórmulas de engenharia e nos dados técnicos reais de cabo de aço 6x19 (referência de catálogo CIMAF).

Como funciona o cálculo

Você informa apenas três dados de entrada: o diâmetro do cabo (de 1/8" até 1.1/4", em 13 opções pré-cadastradas), a altura de queda livre considerada e o peso a ser suportado pelo sistema. A partir disso, a planilha calcula automaticamente:

• Força de impacto dinâmica (em Newtons e Kgf): a carga real gerada sobre o sistema durante a desaceleração de uma queda, e não apenas o peso estático da pessoa parada.
• Propriedades do cabo selecionado: ao escolher o diâmetro, a planilha busca automaticamente numa tabela técnica pré-carregada (com os 13 diâmetros disponíveis, de 1/8" a 1.1/4") a carga de ruptura, o fator de segurança aplicado, o módulo de elasticidade e a área metálica do cabo.
• Deformação e alongamento do cabo por vão: para nove vãos diferentes, de 5 a 25 metros (em intervalos de 2,5 m), calcula simultaneamente a deformação elástica, o alongamento sob carga aplicada e o comprimento final do cabo já carregado.
• Flecha do cabo: o quanto o cabo se desloca verticalmente sob a carga aplicada, também calculado para cada um dos nove vãos.
• Carga transmitida à ancoragem e tensão no cabo: mostra, vão a vão, a carga que chega ao ponto de fixação e a tensão gerada no cabo, comparando automaticamente com a tensão admissível do cabo escolhido (considerando fator de segurança 2:1) para indicar se o sistema está dentro do limite seguro.
• Altura mínima livre do piso: o cálculo mais sensível do projeto — a distância mínima necessária entre a ancoragem e o piso (ou obstáculo mais próximo) para garantir que a queda seja interrompida antes do impacto no solo.
• Número máximo de pessoas simultâneas permitidas na linha, respeitando a carga admissível do sistema.

Clipagem e instalação do cabo

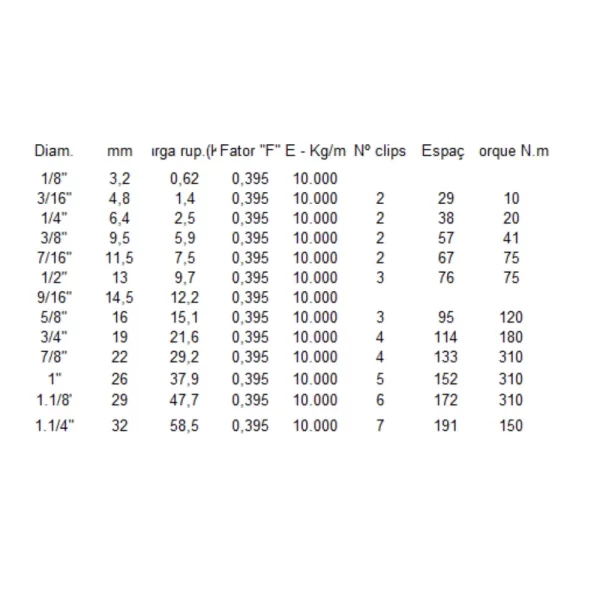

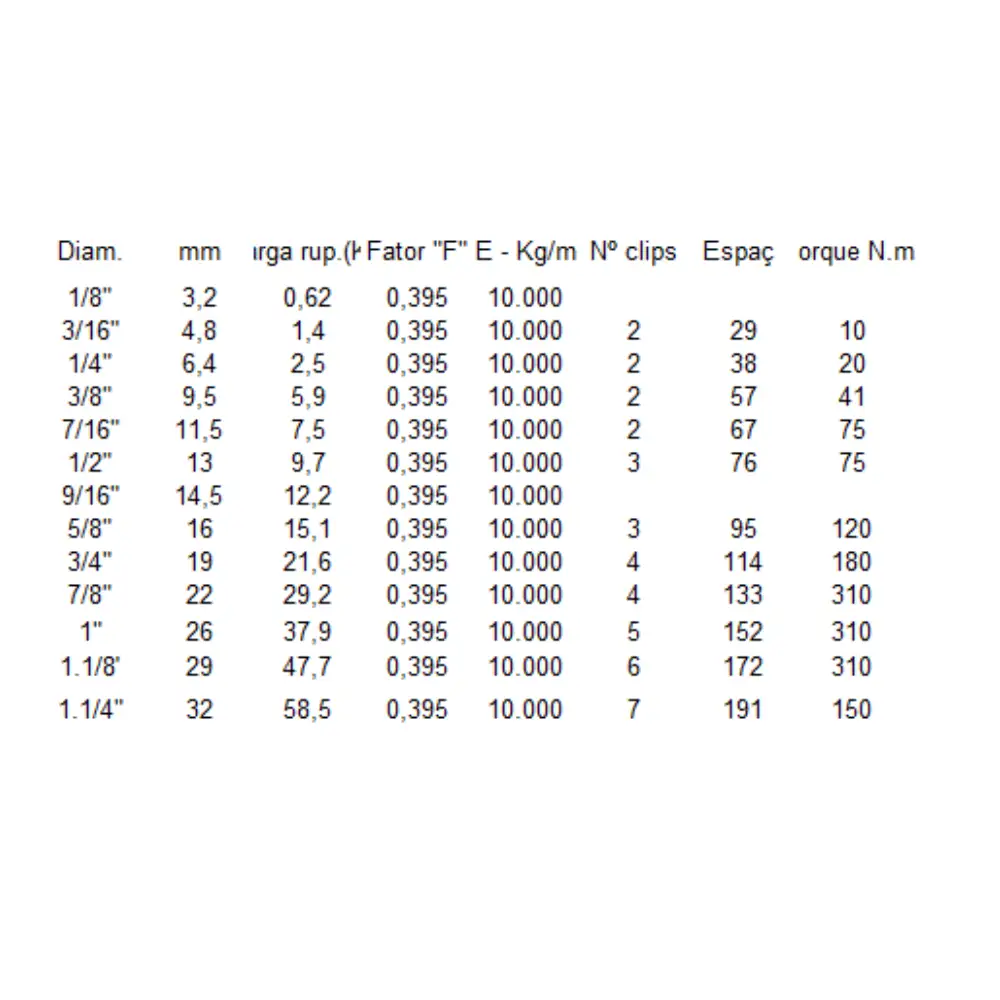

Além do dimensionamento estrutural, a planilha traz a tabela completa de clipagem exigida para cada diâmetro de cabo: número mínimo de clipes (grampos) de fixação, espaçamento entre eles em milímetros e torque de aperto recomendado em N.m. São informações essenciais para a instalação correta em campo, ajudando a evitar falhas por deslizamento do cabo nos terminais — um dos erros mais comuns em montagens executadas sem projeto técnico prévio.

Referência normativa

Os critérios de segurança aplicados na planilha seguem como referência as normas OSHA e ASSE (American Society of Safety Engineers), amplamente reconhecidas internacionalmente para o dimensionamento de sistemas de proteção contra quedas em altura.

Para quem é essa planilha

Indicada para engenheiros de segurança do trabalho, técnicos em SST, projetistas de sistemas de proteção contra quedas, empresas de montagem industrial, andaimistas e equipes de manutenção predial que precisam validar rapidamente — sem depender de softwares pagos, memoriais prontos de terceiros ou cálculo manual — se uma linha de vida horizontal proposta atende aos requisitos mínimos de segurança antes da instalação em campo. Também é uma referência prática para quem está aprendendo a lógica de cálculo por trás desse tipo de sistema, já que todas as fórmulas ficam visíveis e acompanham o raciocínio do dimensionamento, passo a passo.

O que você recebe

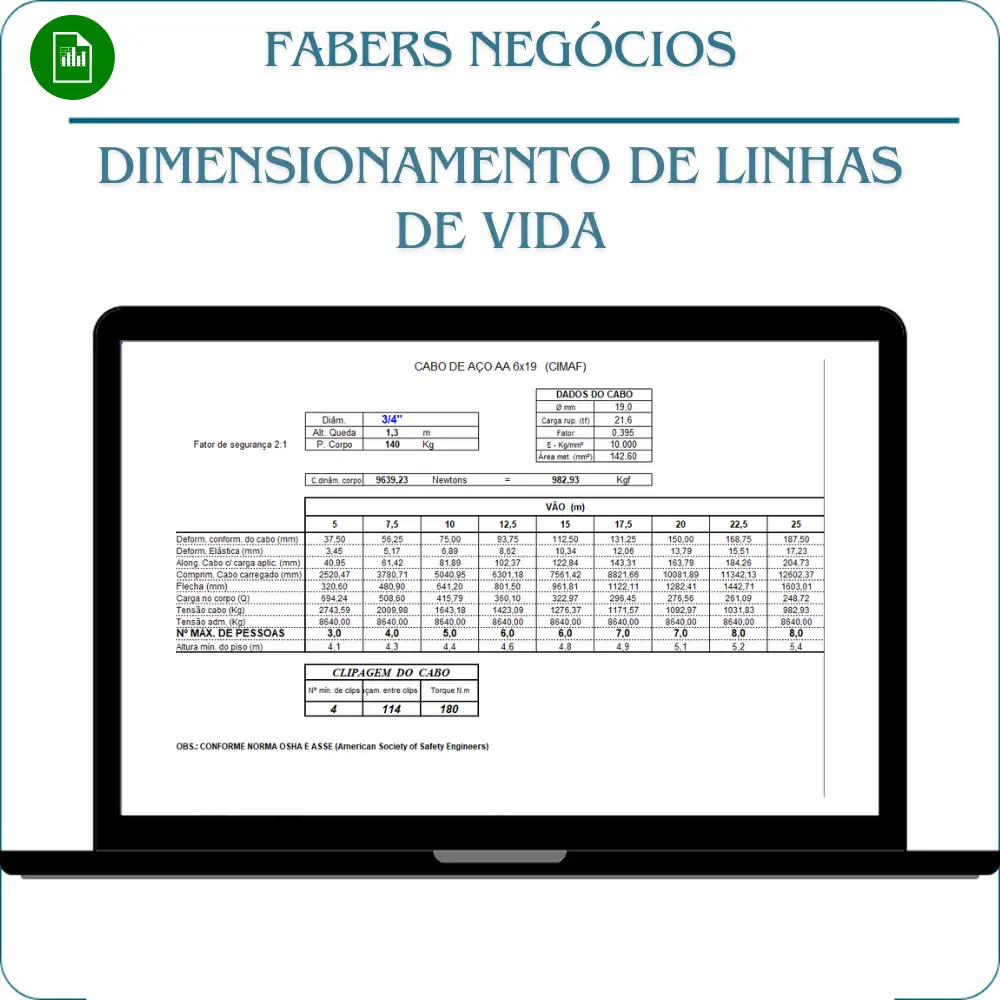

Um único arquivo Excel (.xlsx), com a planilha de cálculo "Linhas de vida" totalmente aberta — sem senha, sem macro, sem bloqueio de fórmulas — para você consultar cada célula, adaptar aos seus próprios critérios de projeto ou incorporar ao seu padrão de memorial de cálculo. Por ser um arquivo Excel comum, funciona tanto no Microsoft Excel quanto no Google Planilhas, em computador, tablet ou celular, sem necessidade de instalar nenhum programa adicional. O acesso é liberado imediatamente após a confirmação do pagamento, direto no seu Portal do Cliente.
