Planilha de dimensionamento de Tubulações e conexões industriais em Excel

Planilha Excel para Dimensionamento de Tubulações e Conexões Industriais – Dimensões Padronizadas ANSI/ASME

Especificar uma tubulação industrial ou suas conexões (curvas, tês, reduções, flanges) exige consultar as dimensões padronizadas do diâmetro nominal escolhido — informação que muda conforme a norma e a classe de pressão, e que normalmente exige consultar tabelas técnicas extensas do fabricante ou da norma. Esta planilha reúne essas dimensões em uma tabela pronta, cobrindo toda a faixa de diâmetros comerciais usados na indústria.

Como funciona

Você seleciona o diâmetro nominal do tubo — de 1/2" (DN15) até 24" (DN600), na notação dupla usada internacionalmente (polegadas e milímetros, DN conforme ISO). A partir dessa seleção, a planilha consulta automaticamente:

• Diâmetro externo real do tubo, conforme a tabela padronizada (por exemplo, 1/2" corresponde a 21mm de diâmetro externo, indo até 610mm para 24").

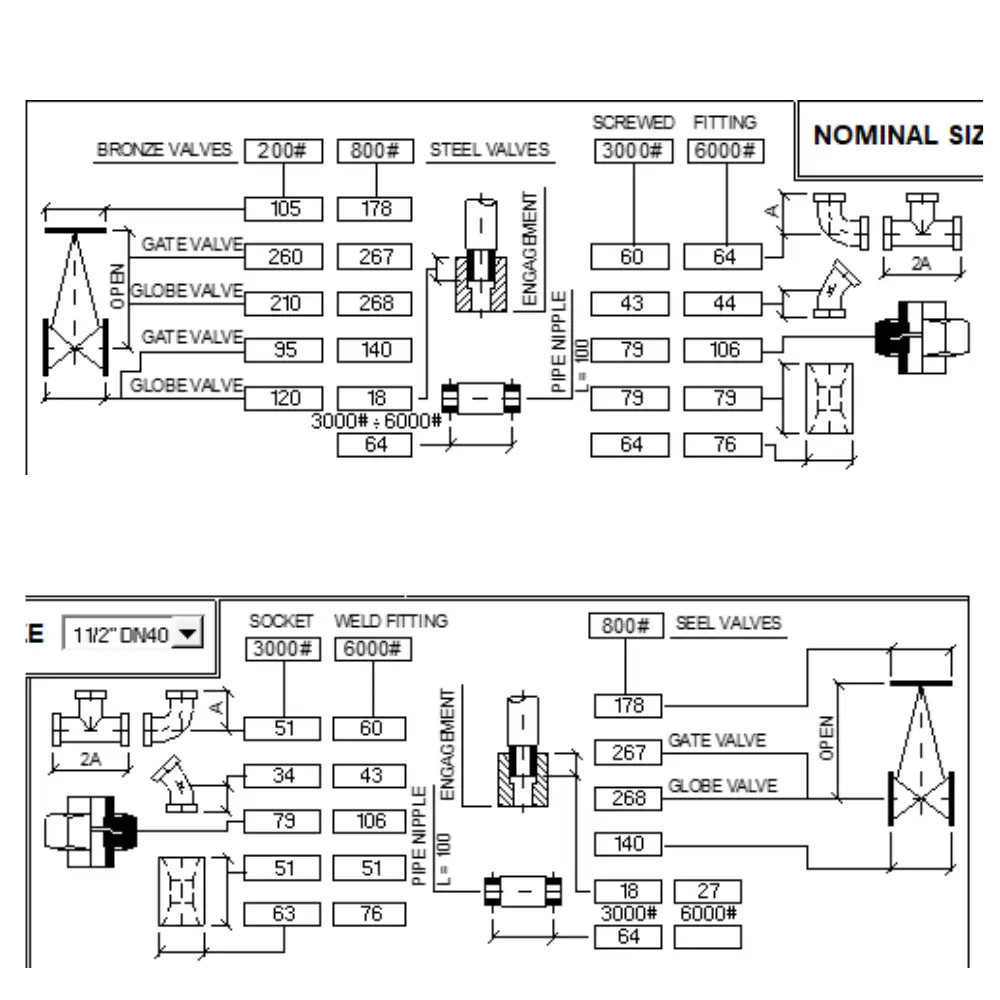

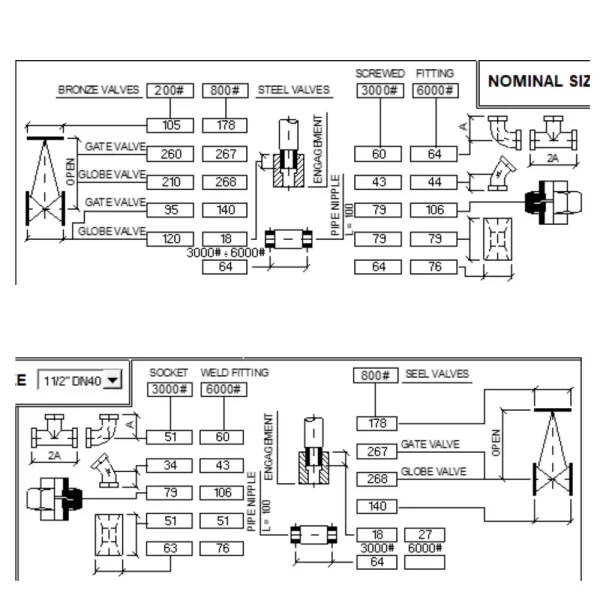

• Dimensões de face a face das conexões (cotovelos, tês, reduções) para o diâmetro selecionado, essenciais para especificar corretamente o espaço necessário na tubulação e a interface com flanges e outras conexões.

Cobertura completa de diâmetros

A tabela cobre os 19 diâmetros nominais comerciais mais usados em tubulações industriais, de 1/2" até 24", nas notações DN15 a DN600 — a mesma faixa coberta pelas principais normas de tubulação industrial (ANSI/ASME B36.10 para diâmetro externo de tubos de aço carbono), evitando que você precise interpolar ou arredondar valores de catálogos incompletos.

Por que isso importa no projeto

Um erro comum em projetos de tubulação é especificar conexões com dimensões de face a face incompatíveis com o traçado isométrico já definido, gerando retrabalho na fabricação ou montagem. Ter as dimensões reais e padronizadas disponíveis já na fase de projeto evita esse tipo de incompatibilidade antes que a tubulação chegue à obra ou à oficina de fabricação.

Duas faixas de diâmetro

Além da tabela principal (1/2" a 24"), a planilha traz uma segunda referência para diâmetros menores, de 1/4" a 2" — faixa comum em tubulações de instrumentação, ar comprimido e linhas auxiliares, que muitas vezes não aparece nas tabelas voltadas só para tubulação de processo principal.

Para quem é essa planilha

Indicada para engenheiros mecânicos e de processos, projetistas de tubulação industrial (piping), técnicos de fabricação e montagem, e equipes de projeto que precisam consultar rapidamente diâmetros e dimensões de conexões padronizadas sem depender de catálogos de fabricante impressos ou tabelas dispersas em PDF. Também é útil para quem está aprendendo a ler desenhos isométricos e precisa se familiarizar com a relação entre diâmetro nominal, diâmetro externo real e as dimensões físicas das conexões mais comuns em projetos de tubulação.

Notação dupla (polegadas e DN)

A tabela apresenta cada tamanho nominal nas duas notações mais usadas na indústria — em polegadas (padrão americano, comum em projetos de piping e válvulas) e em DN/milímetros (padrão métrico/ISO, comum em projetos nacionais e europeus). Isso evita erros de conversão na hora de cruzar informações entre um datasheet em polegadas e um desenho de projeto em milímetros, uma fonte comum de retrabalho em projetos de tubulação industrial.

O que você recebe

Um arquivo Excel (.xls) com a tabela completa de diâmetros e dimensões de conexões por tamanho nominal, totalmente aberto, sem senha e sem macro. Funciona no Microsoft Excel e no Google Planilhas, em computador, tablet ou celular. O acesso é liberado imediatamente após a confirmação do pagamento, direto no seu Portal do Cliente.

Consulta rápida na fase de projeto

Em vez de abrir um catálogo de fabricante em PDF a cada verificação de diâmetro, a planilha funciona como uma referência de consulta imediata durante o desenvolvimento do isométrico ou da lista de materiais — basta localizar o tamanho nominal desejado e obter as dimensões correspondentes, agilizando revisões de projeto que exigem conferir vários diâmetros em sequência.
