Planilha de Cálculo elétrico completo Residencial em Excel

Planilha Excel para Projeto Elétrico Residencial Completo – Multi-Pavimento, Gerador, Balanceamento de Fases e Lista de Materiais

Projetos elétricos maiores — casas de vários pavimentos, imóveis com gerador de backup ou instalações com múltiplos quadros — exigem mais do que somar a potência dos cômodos: é preciso distribuir circuitos entre painéis diferentes, balancear a carga entre as três fases da rede e ainda levantar a lista de materiais para a obra. Esta planilha automatiza esse projeto do início ao fim, pavimento por pavimento.

Levantamento de cargas por pavimento

A planilha é organizada por pavimento (térreo, subsolo, superior, conforme o projeto), com uma aba de exemplo completo aplicada a uma edificação de vários ambientes. Para cada ambiente, calcula automaticamente o número de pontos de iluminação exigido pela NBR 5410 — a própria fórmula da norma (1 ponto para áreas de até 6 m², mais 1 ponto a cada 4 m² adicionais) está programada na planilha, célula a célula — além de somar a potência de TUGs e discriminar as TUEs (ar-condicionado por capacidade em BTU, chuveiro, micro-ondas, gerador etc.) com sua potência real.

Dois quadros: gerador e concessionária

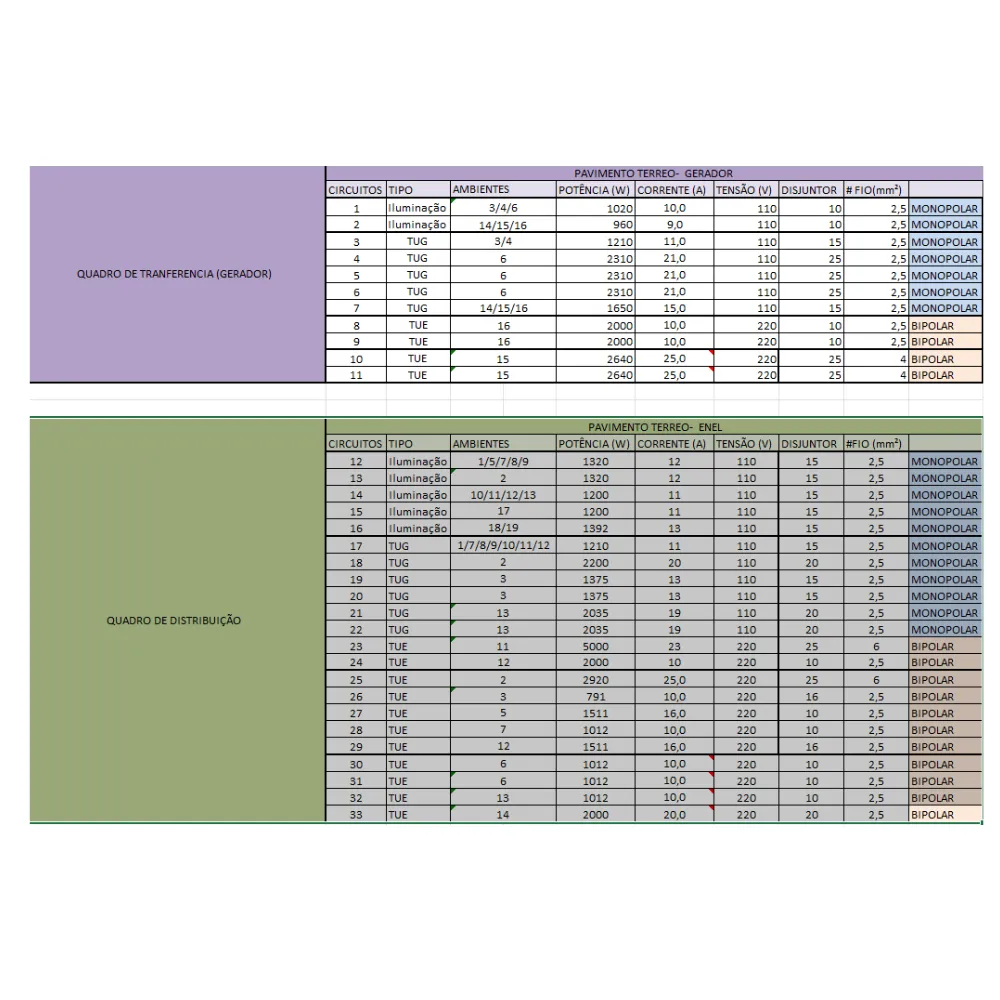

Diferente de um projeto residencial simples, esta planilha já separa os circuitos entre dois quadros distintos — o quadro de transferência do gerador e o quadro de distribuição da concessionária — permitindo montar instalações com sistema de geração de emergência. Cada circuito é automaticamente puxado da aba de levantamento de cargas para o quadro correto, com tipo (iluminação, TUG ou TUE), potência, corrente, disjuntor e bitola de fio, já classificado como monopolar ou bipolar conforme a tensão do circuito.

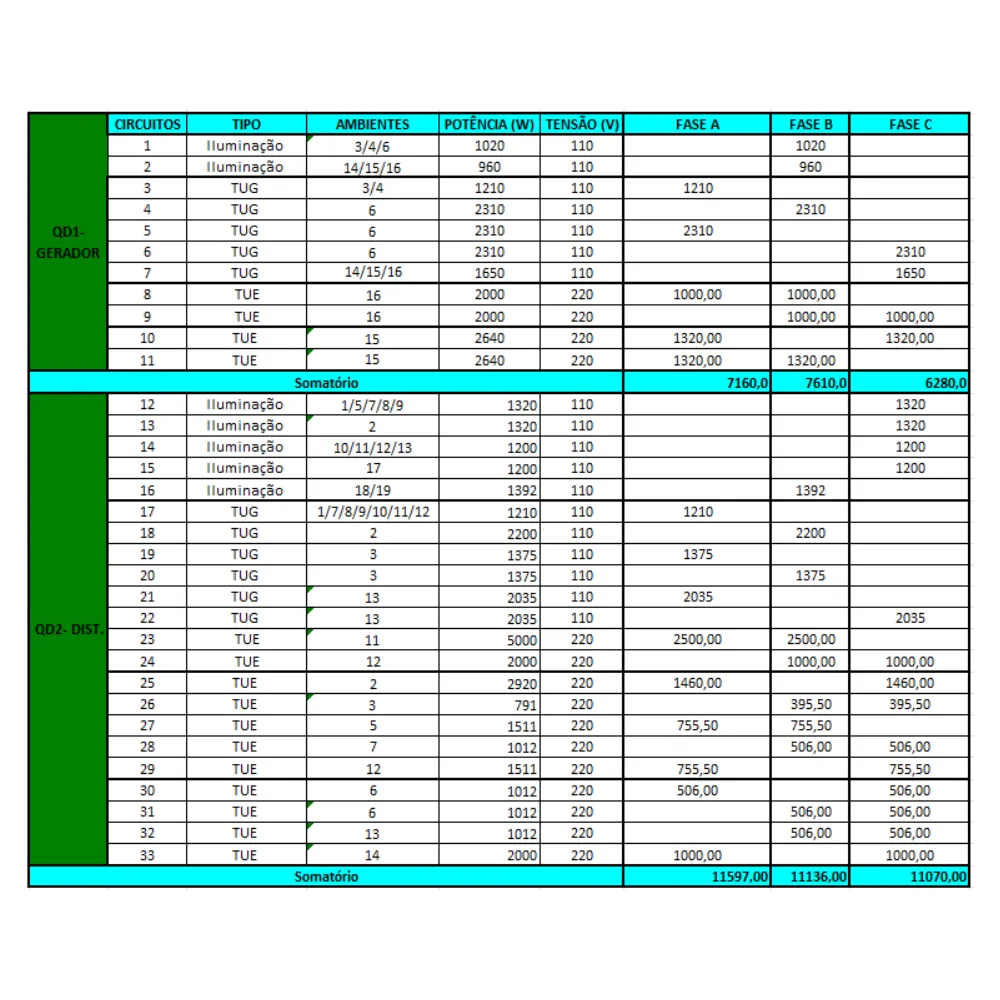

Balanceamento de fases

Para instalações trifásicas, distribuir mal os circuitos entre as fases A, B e C sobrecarrega uma fase e deixa as outras ociosas. A planilha traz uma aba dedicada de balanceamento que soma a carga atribuída a cada fase, por quadro, e calcula a partir do somatório: a potência total, a potência aparente (VA), a corrente resultante, o disjuntor geral necessário e a bitola do cabo de alimentação de cada quadro — permitindo redistribuir circuitos entre fases antes de fechar o projeto.

Lista de materiais (quantitativo)

Além do cálculo elétrico, a planilha gera automaticamente a lista de materiais da obra: metragem de cabo flexível por cor e bitola (já com 15% de acréscimo para perdas e emendas), quantidade de disjuntores mono e bipolares por amperagem, caixas de passagem (4x2 e 4x4, de parede ou piso) e conjuntos de tomada/interruptor por tensão — reduzindo o retrabalho de levantar material separadamente depois do projeto pronto.

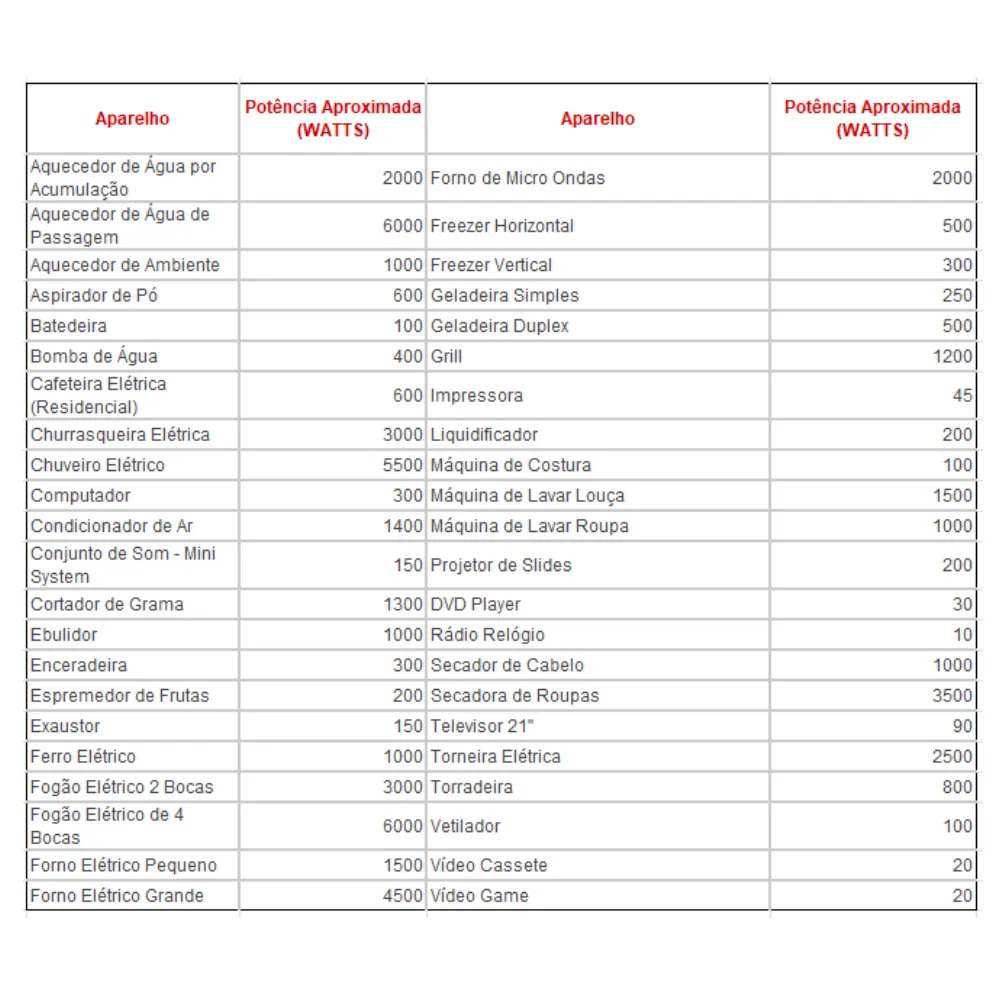

Tabela de referência de aparelhos

A planilha inclui uma tabela de consumo aproximado (em Watts) de mais de 40 aparelhos residenciais comuns — de chuveiro elétrico e ar-condicionado a liquidificador e impressora —, além da tabela de ampacidade de cabos (de 1,5 mm² a 300 mm²) e da bitola recomendada por capacidade de ar-condicionado em BTU, para consulta rápida sem precisar buscar em outra fonte.

Para quem é essa planilha

Indicada para engenheiros e técnicos eletricistas que projetam instalações residenciais de maior porte — sobrados, casas com gerador, imóveis com padrão trifásico — e precisam entregar não só o cálculo de carga, mas o projeto completo com quadros definidos, fases balanceadas e lista de materiais para orçamento.

O que você recebe

Um arquivo Excel (.xlsx) com oito abas — levantamento de potência (duas versões), gerador/concessionária, balanceamento, quantitativo, um modelo completo de projeto aplicado e tabela de referência de aparelhos e cabos —, totalmente aberto, sem senha e sem macro. Funciona no Microsoft Excel e no Google Planilhas, em computador, tablet ou celular. O acesso é liberado imediatamente após a confirmação do pagamento, direto no seu Portal do Cliente.
