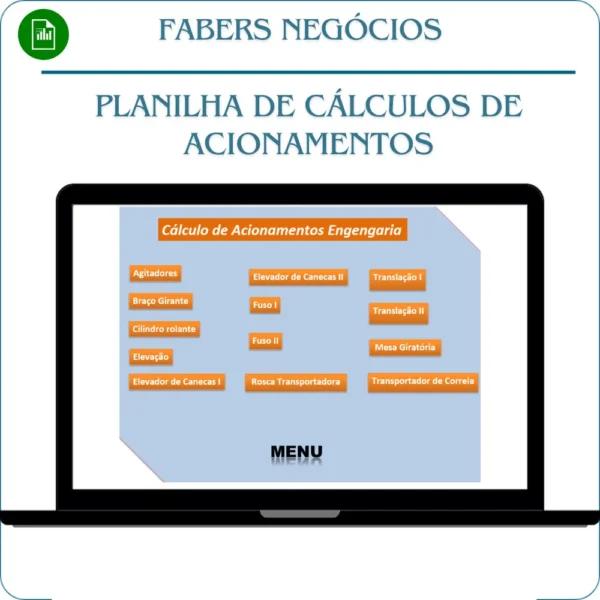

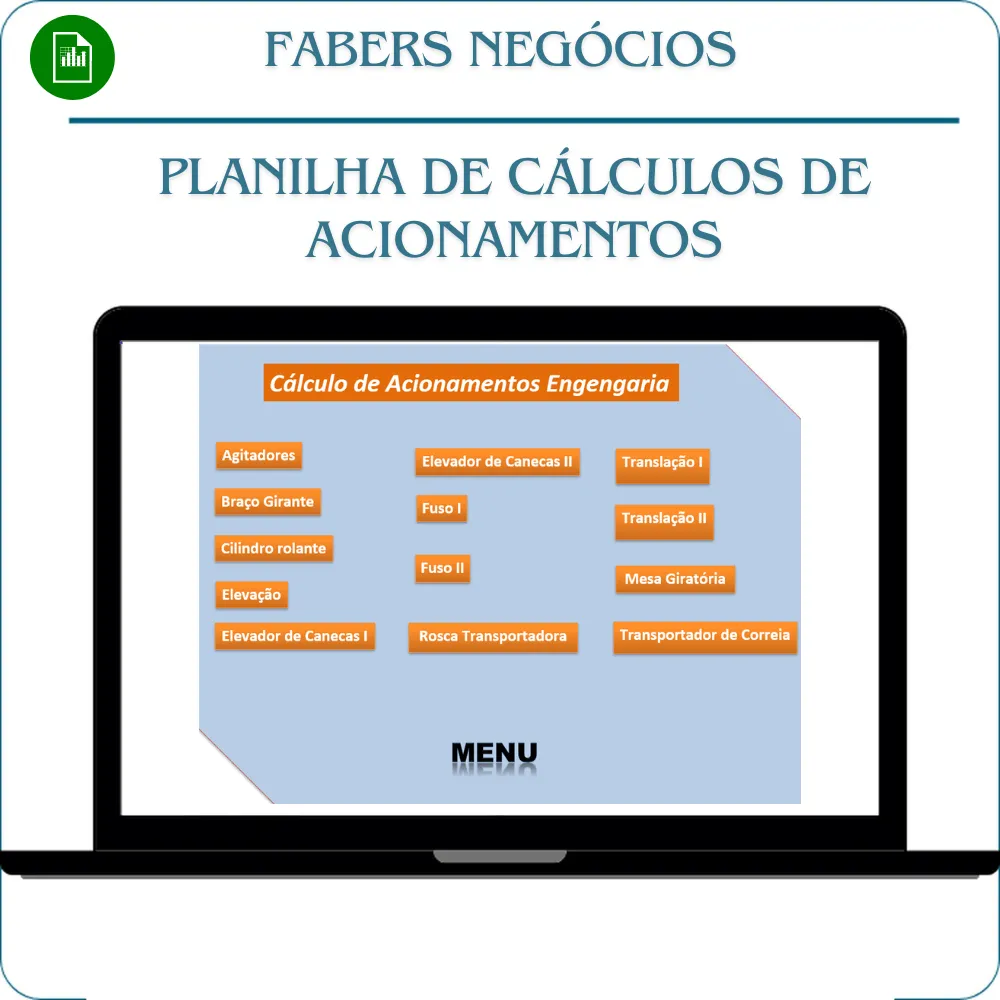

Planilha de Cálculo de Acionamentos em Excel

Descrição Geral

A Planilha de Cálculo de Acionamentos é uma ferramenta completa desenvolvida para auxiliar engenheiros, técnicos e profissionais no dimensionamento de sistemas de acionamento mecânico e elétrico. Com uma interface prática e intuitiva, ela oferece cálculos precisos para diferentes tipos de equipamentos e cenários industriais.

Funcionalidades Principais

1. 1. Agitadores

   Cálculo de acionamentos para sistemas de agitação, considerando o tipo de fluido, velocidade de rotação, torque necessário, e potência do motor. Ideal para tanques e misturadores em indústrias químicas, alimentícias, e farmacêuticas.

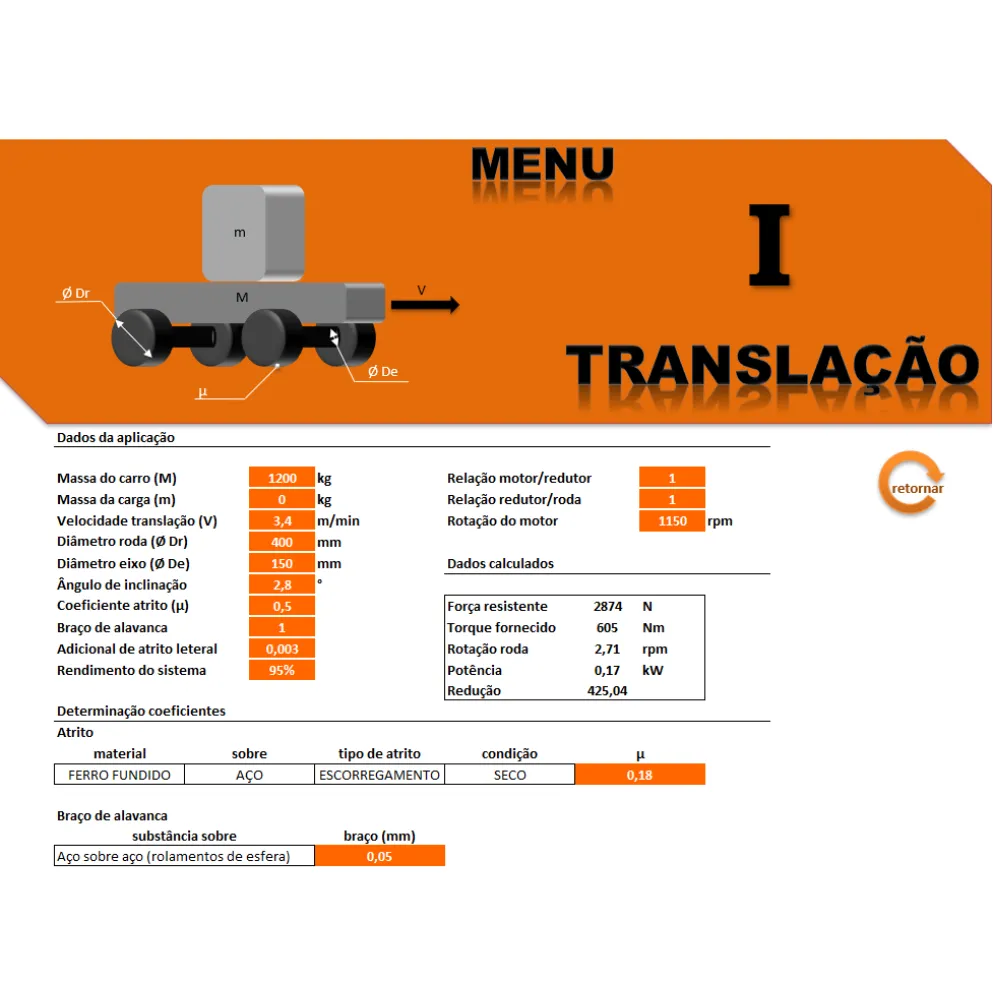

   2. Translação I e Translação II

   • Translação I: Configurado para dimensionamento de acionamentos em movimentos lineares simples, como em sistemas de transportes leves ou médios.
   • Tipos de materiais para serem configurados:
2. Ferro Fundido
3. Madeira
4.  Bronze
5. Borracha
6. Corda
7. Couro
8. Aço
   • Translação II: Focado em movimentos mais complexos ou com cargas maiores, como os sistemas usados em pontes rolantes, com cálculos que incluem inércia e resistência ao rolamento.
   • Descrição dos tipos de contato:
   • Roda de borracha com mancal de rolamento sobre asfalto
   • Roda de aço com mancal de rolamento sobre trilhos
   • Roda de aço com mancal de deslizamento sobre trilho

   3. Elevação

   Realiza cálculos para sistemas de elevação como guindastes, talhas ou elevadores industriais. Leva em conta o peso da carga, altura de elevação, velocidade desejada e potência do motor para garantir segurança e desempenho.

   4. Cilindro Rolante

   Dimensiona os acionamentos para sistemas de cilindros que realizam movimentos rotativos. Perfeito para aplicações em laminadores, sistemas de impressão ou qualquer equipamento que utilize cilindros giratórios.

   5. Fuso I e Fuso II

   • Fuso I: Para sistemas de fusos com cargas leves ou aplicações de baixa complexidade.
   • Fuso II: Dimensionamento para fusos de alta capacidade e maior precisão, incluindo análise de torque e potência para movimentações lineares robustas.

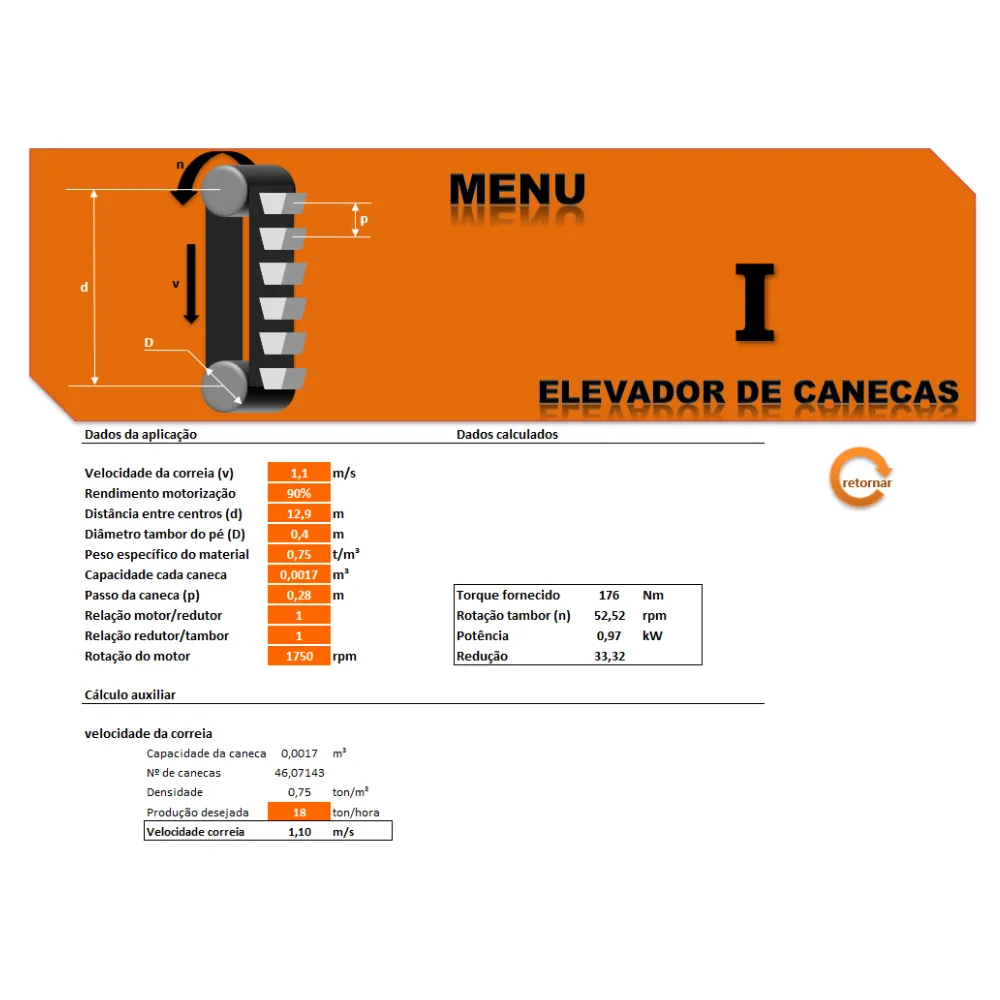

   6. Elevador de Canecas I e Elevador de Canecas II

   • Elevador de Canecas I: Configuração básica para sistemas verticais de transporte de grãos ou sólidos leves.
   • Elevador de Canecas II: Para cargas mais pesadas e maiores alturas, com cálculos detalhados de tração e potência necessária para operação eficiente.

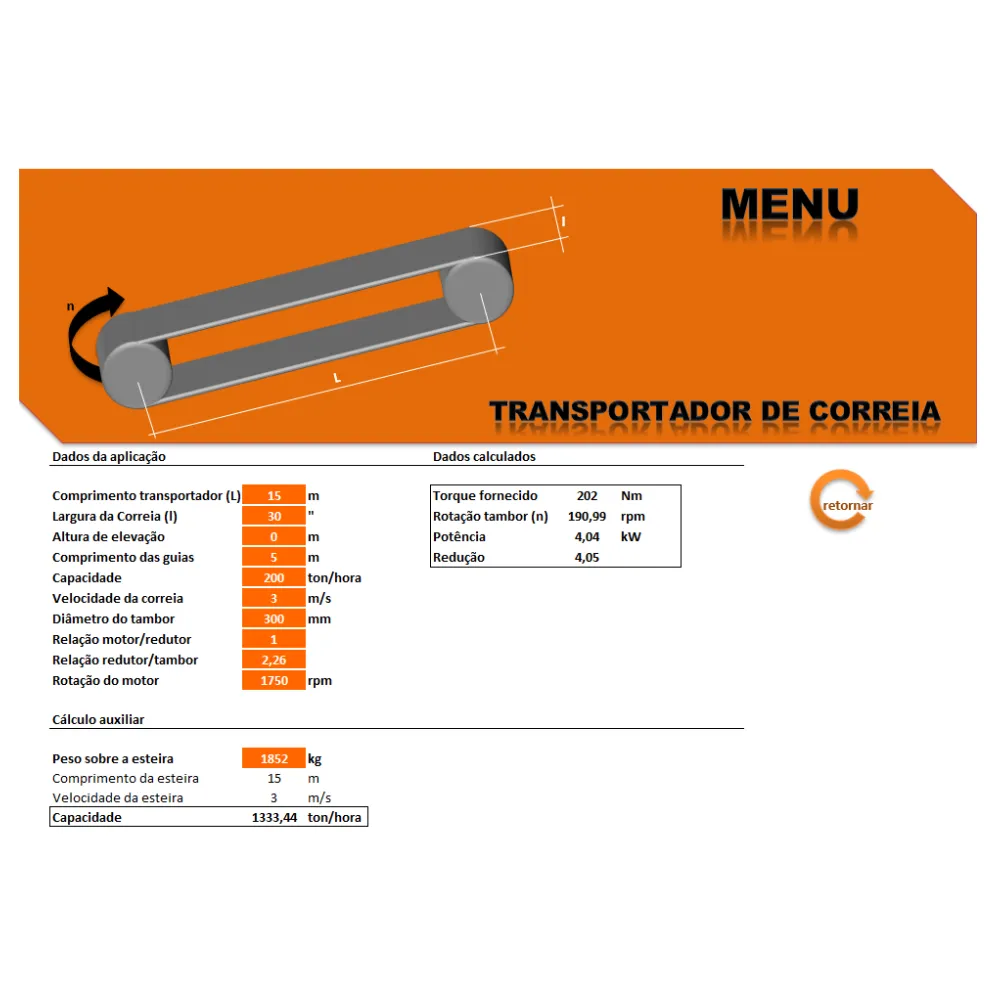

   7. Transportador de Correia

   Oferece cálculos completos para transportadores horizontais e inclinados, considerando fatores como peso do material, velocidade da correia, tensões e potência do motor. Essencial para transporte contínuo de materiais sólidos em setores como mineração e construção.

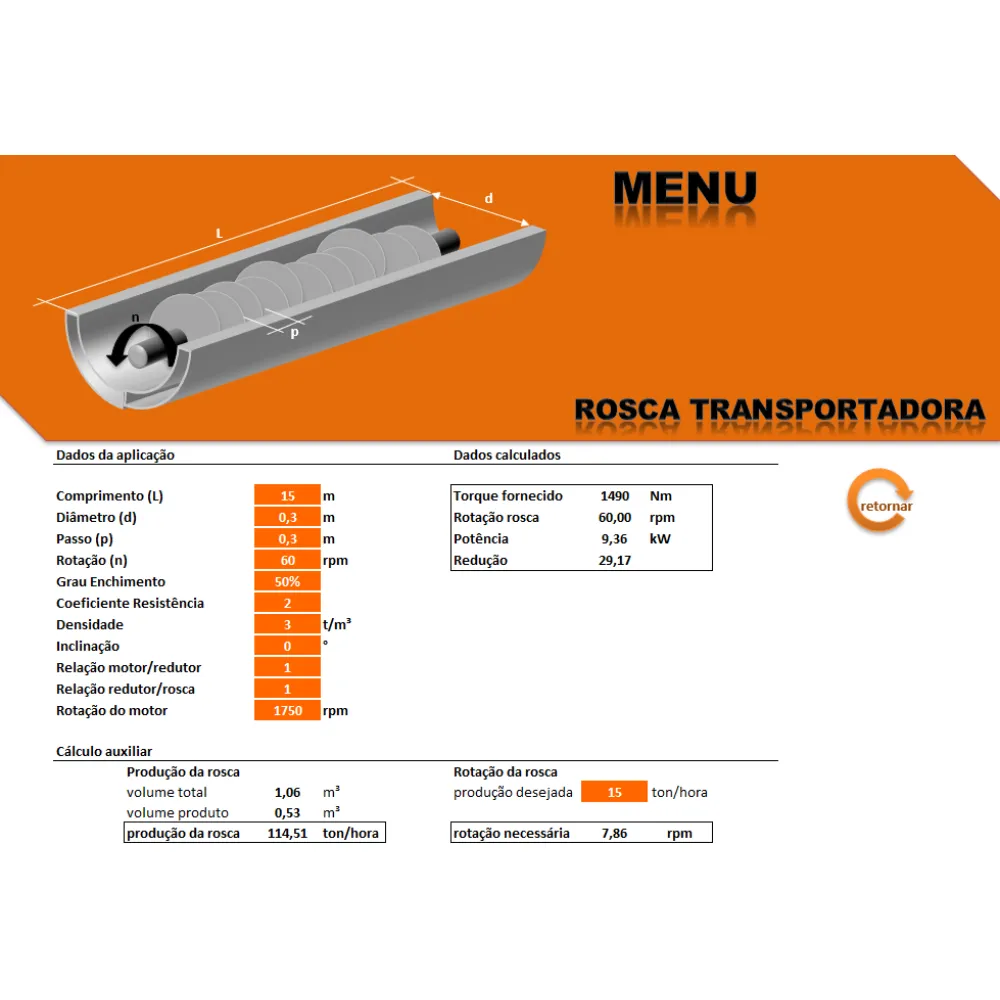

   8. Rosca Transportadora

   Dimensiona acionamentos para transportadores helicoidais, que transportam materiais granulados ou pulverulentos. Inclui análise de torque e força para diferentes inclinações e capacidades de carga.

   9. Mesa Giratória

   Cálculo de acionamentos para sistemas rotativos, como mesas de montagem ou movimentação em linhas de produção. Leva em conta o peso da carga e a velocidade de rotação.

   10. Braço Girante

   Dimensionamento de acionamentos para braços giratórios usados em guindastes, manipuladores ou dispositivos de carga/descarga. Considera o raio de alcance, peso da carga e torque necessário para o giro.

   Benefícios da Planilha

   • Soluções Customizáveis: Configure para atender diferentes cenários e demandas industriais.
   • Indicadores Visuais: Resultados apresentados de forma clara para análise rápida.
   • Cálculos Precisos: Baseados em fórmulas técnicas para garantir resultados confiáveis.
   • Praticidade: Estruturada para economizar tempo e aumentar a produtividade.
