Planilha Cálculo Olhal e Manilhas Em Excel

Planilha Excel para Cálculo de Olhal, Manilhas e Balancins de Içamento – Dimensionamento Real de Rigging

Todo sistema de içamento de carga — seja com talha, guindaste ou ponte rolante — depende de três elementos críticos: o olhal (chapa de suspensão soldada à carga), a manilha (elo de conexão entre o olhal e o cabo) e, em muitos casos, o balancim (viga ou tubo espaçador que distribui a carga entre dois ou mais pontos de içamento). Esta planilha automatiza o dimensionamento estrutural desses três elementos, com base em fórmulas de resistência dos materiais e numa tabela real de manilhas comerciais.

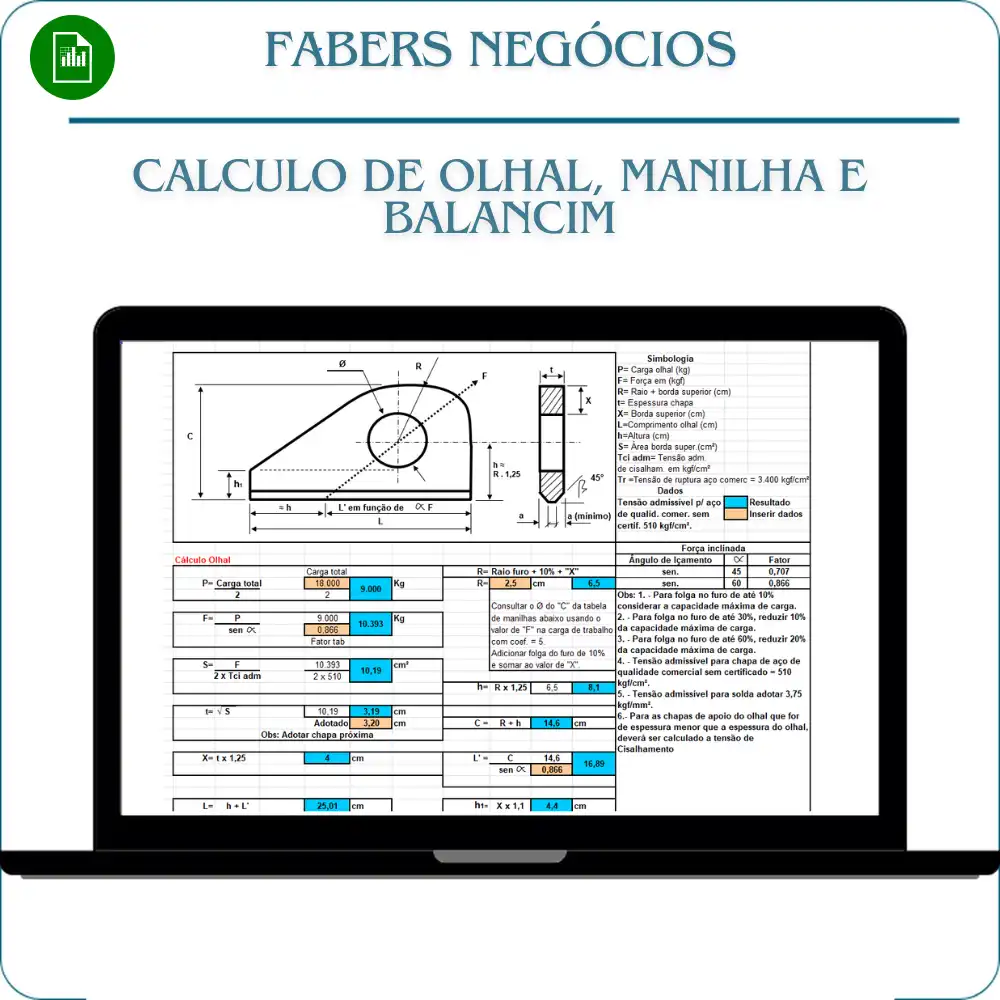

Cálculo do olhal de içamento

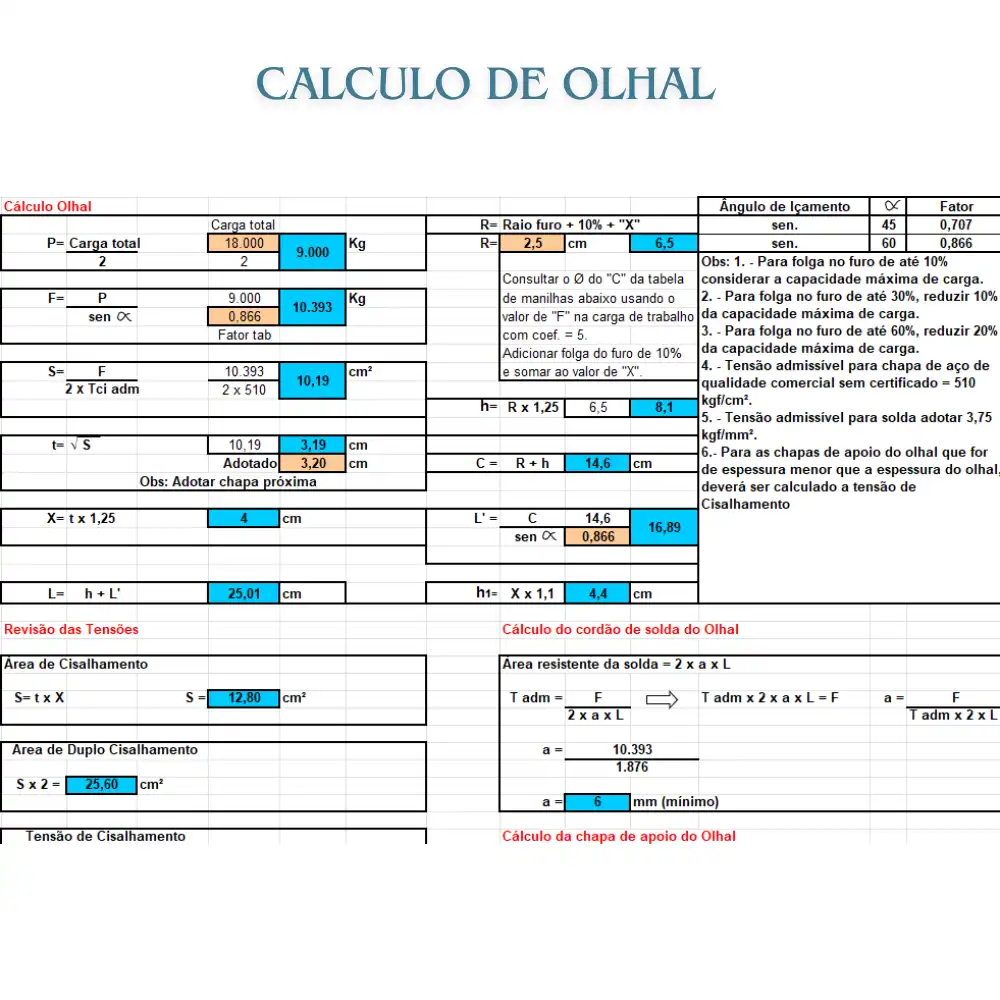

A partir da carga a ser suspensa e do ângulo de içamento do cabo (a planilha já traz os fatores de seno para os ângulos mais usados, como 45° e 60°), o sistema calcula automaticamente a força real atuante no olhal e dimensiona: a espessura da chapa, o raio e a altura do olhal, a distância mínima de borda até o furo, o comprimento total da peça e a área de cisalhamento simples e duplo. Também verifica a tensão de cisalhamento resultante contra a tensão admissível do aço (510 kgf/cm² para aço comercial sem certificado, ou os valores de tensão de ruptura e escoamento de aço certificado, aplicando um coeficiente de segurança 5 conforme metodologia de içamento de cargas). Por fim, calcula o cordão de solda necessário para fixar o olhal na estrutura.

Seleção de manilhas

A planilha inclui uma tabela real de manilhas, do diâmetro 3/8" até 2.1/2", com as dimensões físicas (A, B, C, D) de cada tamanho, a carga de ruptura estimada e a carga de trabalho já com o coeficiente de segurança 5 aplicado (variando de 726 kg até mais de 30 toneladas de carga de trabalho, conforme o tamanho). Basta consultar o valor de força calculado para o olhal e localizar a manilha compatível na tabela.

Cálculo de balancim (viga espaçadora de içamento)

Quando a carga precisa ser suspensa por dois pontos com um balancim entre os cabos, a planilha traz duas abas de cálculo separadas, para os dois tipos de balancim mais usados:

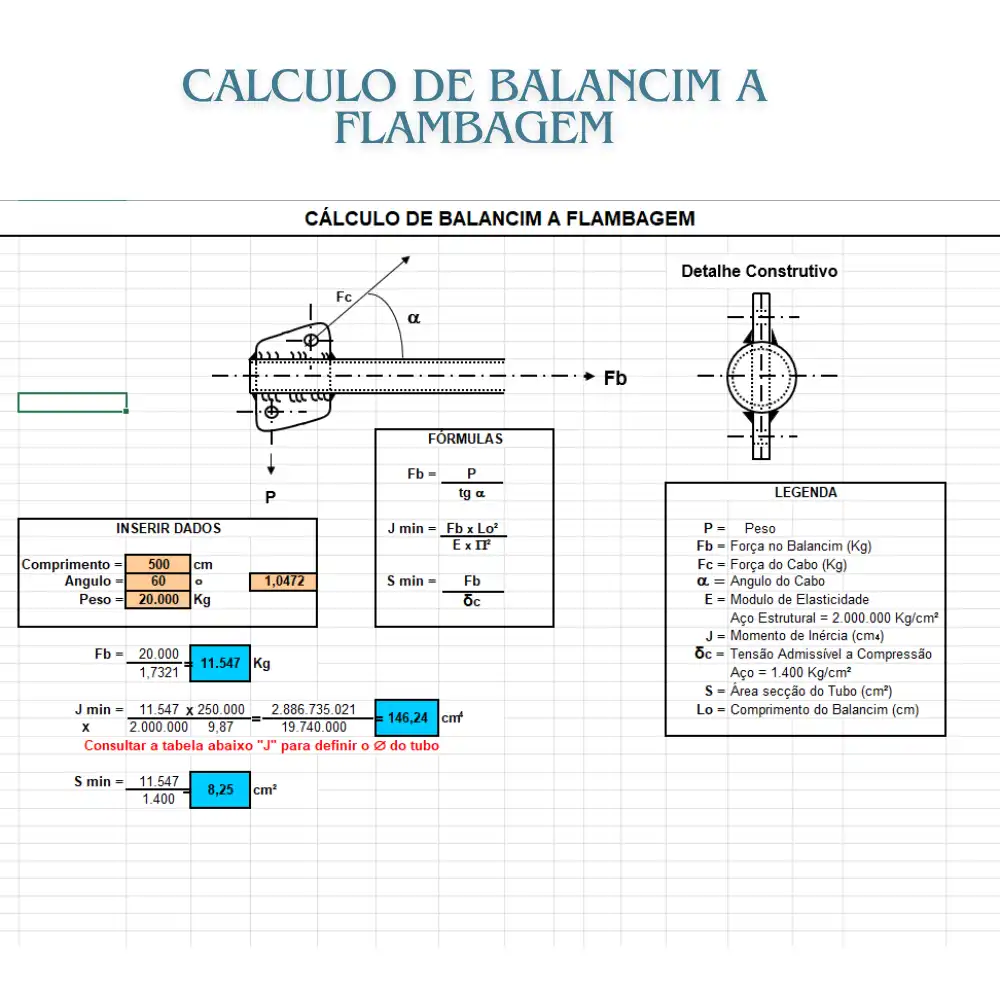

• Balancim em tubo (flambagem): calcula o momento de inércia mínimo e a área de seção mínima necessários para o tubo não sofrer flambagem sob a carga de compressão gerada pelo ângulo do cabo, considerando o módulo de elasticidade do aço estrutural (2.000.000 kg/cm²) e sua tensão admissível à compressão.

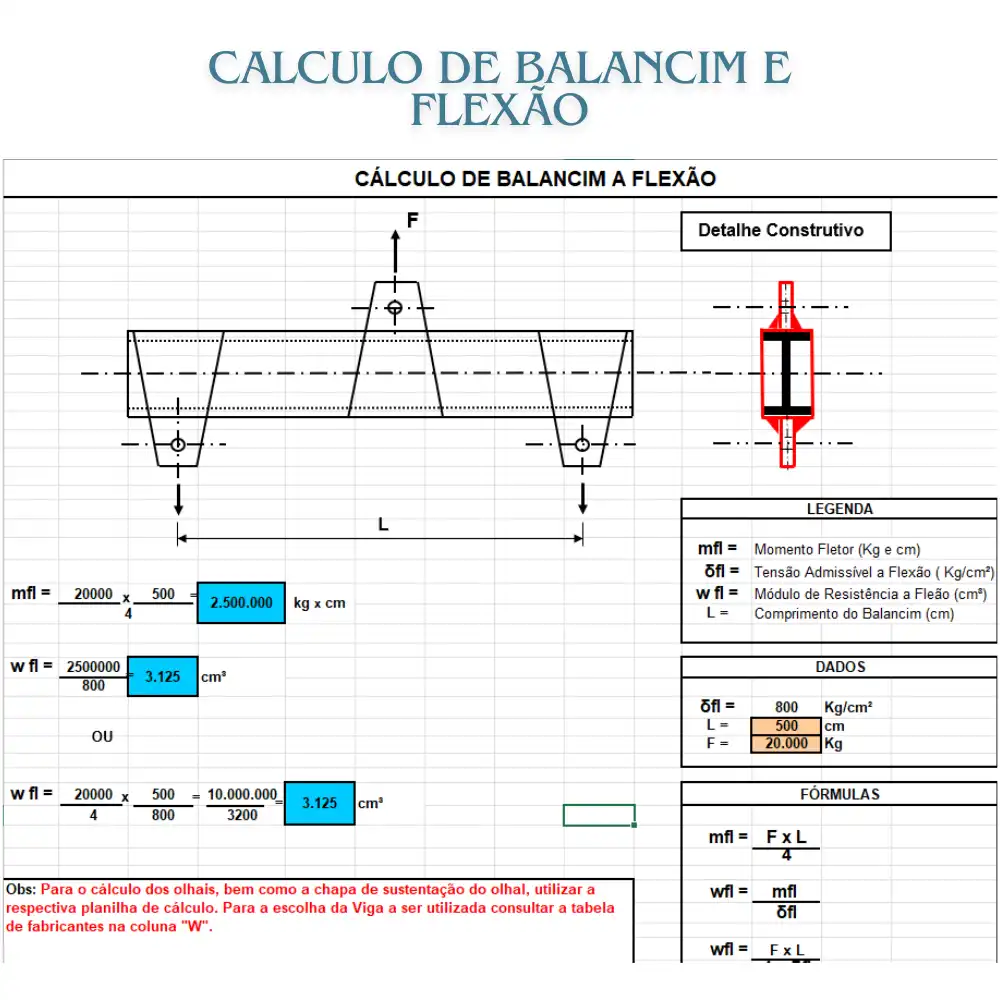

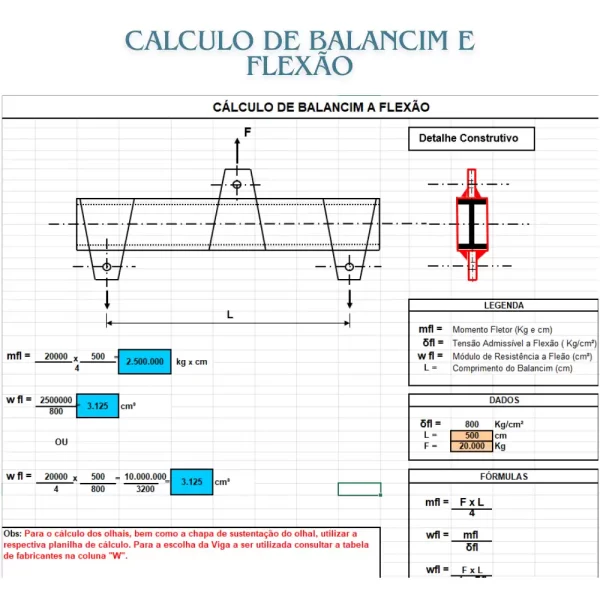

• Balancim em viga (flexão): calcula o momento fletor e o módulo de resistência à flexão necessário para uma viga (perfil I ou W) suportar a carga sem exceder a tensão admissível à flexão do aço, indicando a referência para consulta em tabela de fabricantes de perfis.

Metodologia e segurança

Os cálculos seguem a prática obrigatória para qualquer sistema de içamento de carga (cabos, manilhas, olhais e solda): aplicar um coeficiente de segurança mínimo de 5 sobre a carga de trabalho, nunca dimensionar pela carga de ruptura direta. A planilha já deixa esse coeficiente pré-configurado nas fórmulas e nas tabelas de seleção, reduzindo a chance de erro humano no cálculo manual.

Para quem é essa planilha

Indicada para engenheiros mecânicos e de segurança do trabalho, técnicos de rigging, projetistas de dispositivos de içamento, equipes de montagem industrial e movimentação de cargas pesadas que precisam justificar tecnicamente a escolha de um olhal, uma manilha ou um balancim antes de uma operação de içamento.

O que você recebe

Um arquivo Excel (.xls) com três abas de cálculo — Cálculo de Olhal, Balancim Tubo e Balancim Viga —, totalmente aberto, sem senha e sem macro, para você inserir os dados da sua operação e conferir cada fórmula. Funciona no Microsoft Excel e no Google Planilhas, em computador, tablet ou celular. O acesso é liberado imediatamente após a confirmação do pagamento, direto no seu Portal do Cliente.
