Planilha Cálculo de vazão em tubos em Excel

Planilha Excel para Cálculo de Vazão em Tubos por Carga Hidráulica – Dimensionamento de Descarga

Quando a água precisa escoar por um tubo por efeito da própria gravidade — como em ralos, calhas, tubos de descarga de reservatórios ou saídas de drenagem —, a vazão não depende de bomba nem de pressão de rede: depende do diâmetro do tubo e da altura da lâmina d'água acima da saída. Esta planilha calcula essa vazão de descarga livre a partir do teorema de Torricelli, de forma direta e sem necessidade de tabelas hidráulicas externas.

Como funciona o cálculo

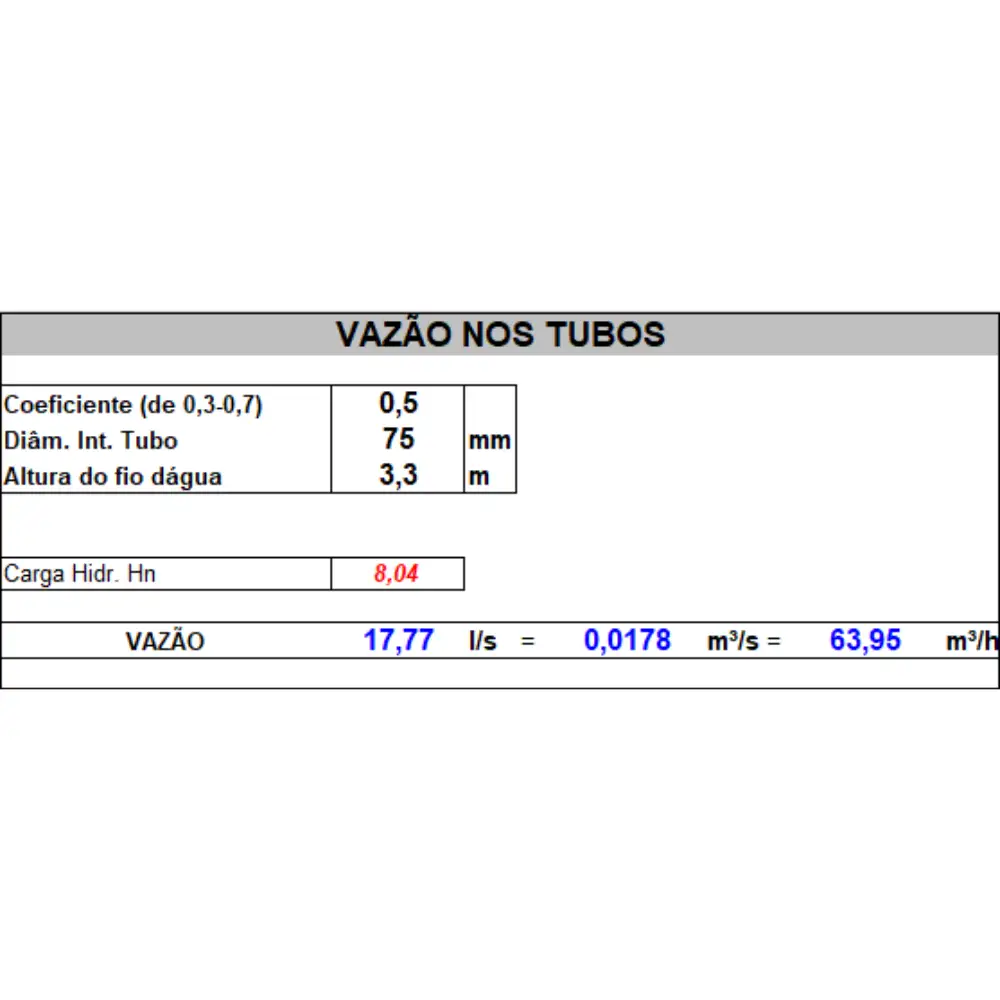

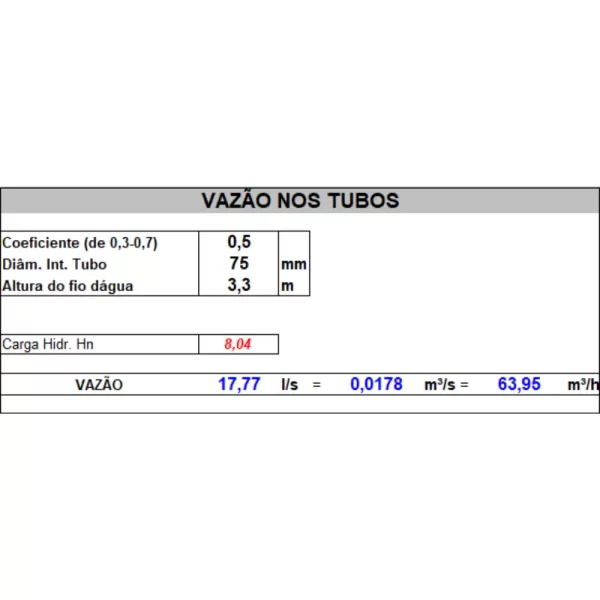

Você informa três dados: o diâmetro interno do tubo (em mm), a altura do fio d'água acima da saída (a carga hidráulica, em metros) e o coeficiente de descarga do orifício (ajustável entre 0,3 e 0,7, conforme o tipo de saída). A partir disso, a planilha calcula automaticamente:

• Área da seção do tubo, a partir do diâmetro informado.
• Velocidade de escoamento, pelo teorema de Torricelli (v = √(2 × g × h)), onde h é a altura da carga hidráulica — a mesma física que rege o esvaziamento de um reservatório por um orifício no fundo.
• Vazão resultante, multiplicando a área, a velocidade e o coeficiente de descarga, com o resultado já convertido automaticamente para litros por segundo (l/s), metros cúbicos por segundo (m³/s) e metros cúbicos por hora (m³/h) — as três unidades mais usadas em memoriais de cálculo hidráulico e sanitário.

Duas áreas de cálculo prontas

A planilha já vem com dois blocos de cálculo independentes na mesma aba, permitindo comparar dois diâmetros ou duas alturas de carga diferentes lado a lado — útil para testar rapidamente, por exemplo, se aumentar o diâmetro do tubo ou a altura de carga resolve uma vazão insuficiente, sem precisar duplicar a planilha.

Sobre o coeficiente de descarga

O coeficiente de descarga (ajustável entre 0,3 e 0,7 na planilha) representa o quanto a geometria real da saída se aproxima do escoamento ideal previsto pelo teorema de Torricelli: bordas vivas e saídas abruptas ficam mais perto de 0,6, enquanto saídas com curvas, reduções bruscas ou obstruções internas reduzem esse valor. Ajustar esse coeficiente corretamente para o tipo de saída do seu projeto é o que aproxima o resultado calculado do que vai acontecer de fato em campo.

Aplicações práticas

Esse tipo de cálculo aparece em várias situações de projeto predial e industrial: dimensionar o ralo ou ladrão de uma piscina ou reservatório, verificar se uma calha de drenagem escoa a vazão de chuva prevista, ou conferir a capacidade de um tubo de descarga de um tanque por gravidade — sempre que a saída de água depende da altura da lâmina líquida acima dela, e não de uma bomba.

O que essa planilha não faz

Este cálculo é específico para escoamento livre por gravidade (descarga por orifício/tubo sob carga hidráulica), não para redes de tubulação pressurizadas com perda de carga distribuída ao longo da tubulação (fórmulas como Hazen-Williams ou Darcy-Weisbach). Se o seu projeto envolve bombeamento ou rede pressurizada, essa não é a ferramenta certa — mas para dimensionar a vazão de saída de um ralo, calha, ladrão de reservatório ou tubo de descarga por gravidade, o cálculo é direto e imediato.

Para quem é essa planilha

Indicada para engenheiros civis, hidráulicos e sanitaristas, projetistas de instalações prediais e técnicos que precisam verificar rapidamente se um diâmetro de tubo escoa a vazão necessária por gravidade, sem montar o cálculo de Torricelli do zero a cada verificação.

O que você recebe

Um arquivo Excel (.xlsx) com a planilha de cálculo de vazão, totalmente aberta, sem senha e sem macro, pronta para você inserir os dados do seu projeto. Funciona no Microsoft Excel e no Google Planilhas, em computador, tablet ou celular. O acesso é liberado imediatamente após a confirmação do pagamento, direto no seu Portal do Cliente.
