Planilha Excel para Cálculo de Molas Helicoidais de Compressão – Constante Elástica e Comparação de Design

Projetar uma mola helicoidal de compressão certa para uma aplicação — sem que fique rígida demais ou frouxa demais — depende de acertar a relação entre o diâmetro do arame, o diâmetro da mola e o número de espiras ativas. Esta planilha automatiza esse cálculo com a fórmula clássica de rigidez de molas helicoidais e ainda compara três variações de projeto lado a lado, para você escolher a geometria mais adequada antes de mandar fabricar.

Como funciona o cálculo

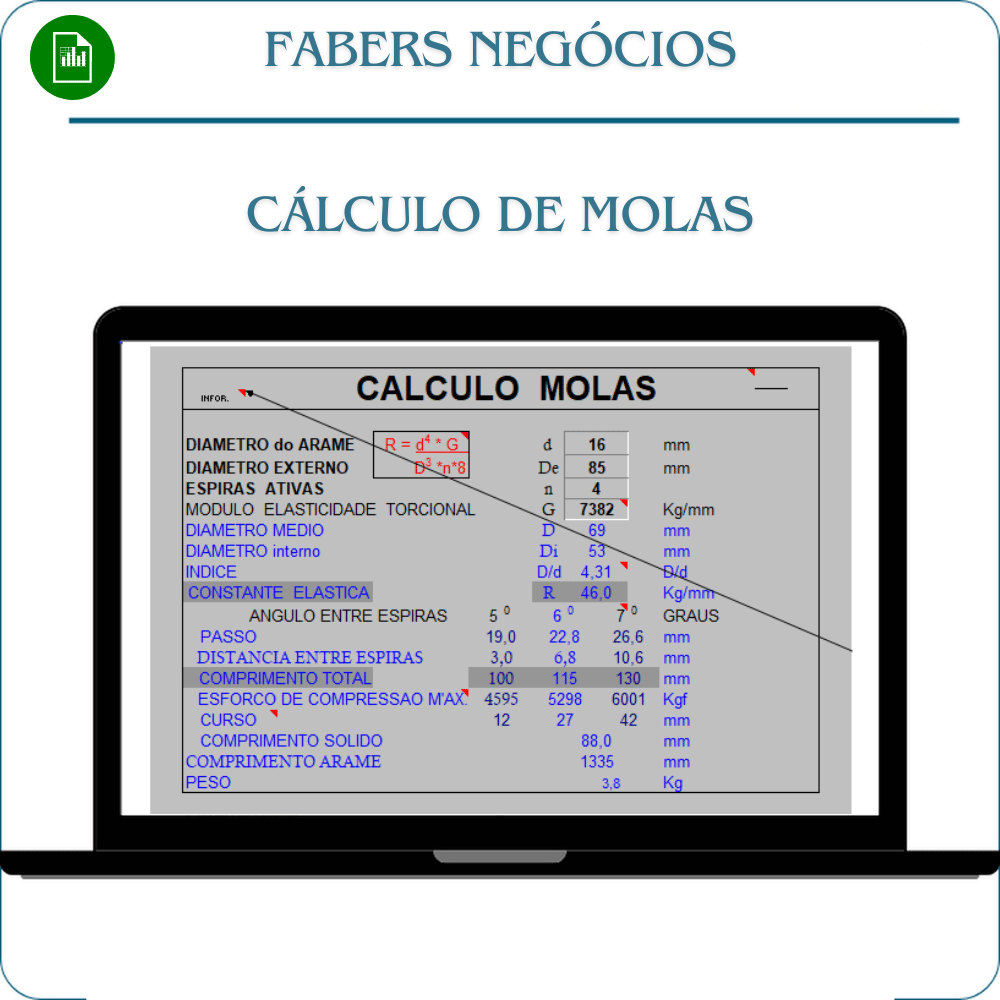

Você informa o diâmetro do arame, o diâmetro externo da mola, o número de espiras ativas e o módulo de elasticidade transversal do material (torção). A partir desses dados, a planilha calcula automaticamente:

• Diâmetro médio e diâmetro interno da mola, a partir do diâmetro externo e do diâmetro do arame.
• Índice da mola (D/d), a relação entre o diâmetro médio e o diâmetro do arame — um indicador importante de o quanto a mola é fácil (ou difícil) de fabricar e o quanto ela tende a flambar sob compressão.
• Constante elástica (rigidez) da mola, pela fórmula clássica R = G × d⁴ / (8 × D³ × n) — a mesma equação usada em qualquer manual de elementos de máquinas para dimensionamento de molas helicoidais.

Comparação entre três ângulos de espiral

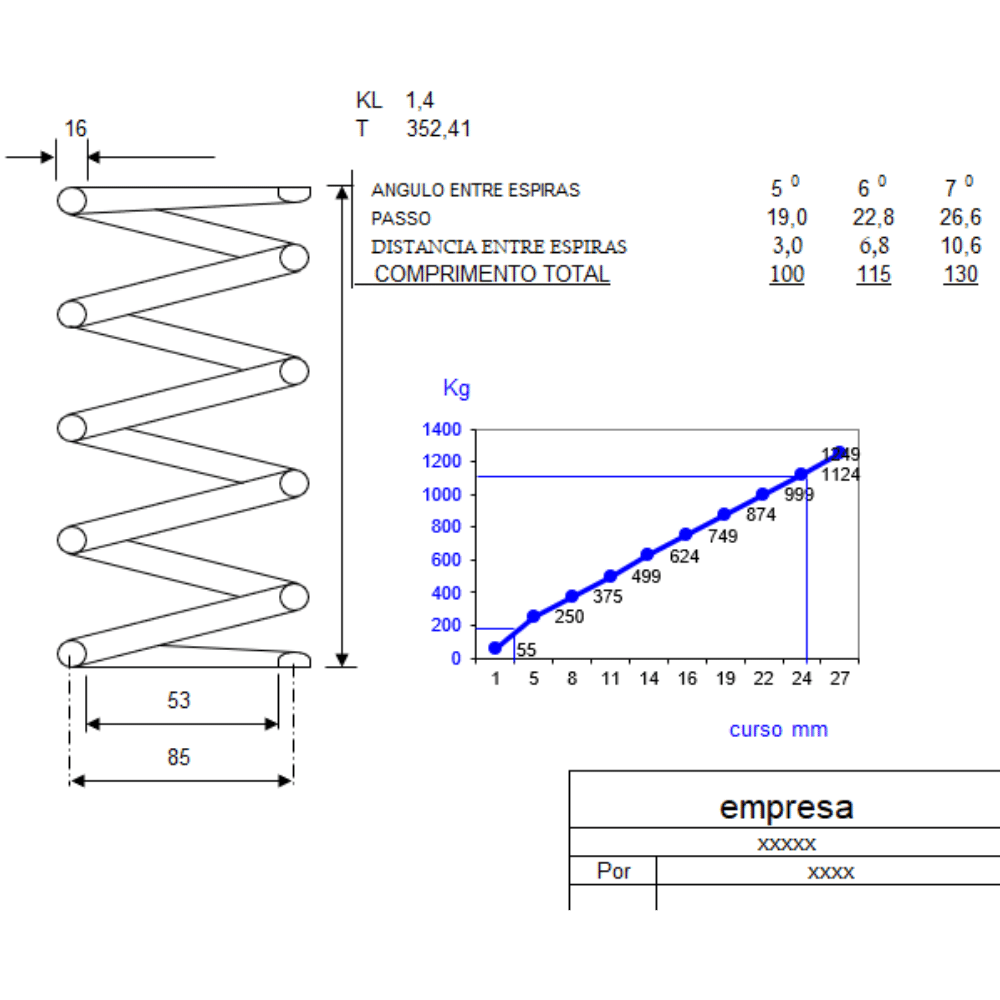

A planilha calcula, lado a lado, três variações de projeto para ângulos de espiral de 5°, 6° e 7° entre as espiras. Para cada uma delas, mostra o passo da hélice, a distância entre espiras, o comprimento total livre da mola, o esforço máximo de compressão suportado e o curso (deslocamento) disponível — permitindo comparar rapidamente qual ângulo entrega o curso ou a força necessária para a sua aplicação, sem refazer o cálculo manualmente para cada opção.

Dados complementares de fabricação

Além do cálculo elástico, a planilha determina o comprimento sólido da mola (comprimento quando totalmente comprimida, espiras encostadas), o comprimento total de arame necessário para enrolar a mola e o peso estimado da peça pronta — informações que vão direto para a especificação de compra ou fabricação.

Curva de força versus deflexão

A planilha também gera automaticamente 10 pontos da curva de carga em função da compressão, do início até 100% do curso disponível, calculados a partir da constante elástica da mola. Esses pontos ficam prontos para você plotar o gráfico de força versus deflexão do projeto, útil para conferir se o comportamento da mola é compatível com a faixa de carga da aplicação antes de fabricar o protótipo.

Atenção ao índice da mola

A planilha calcula o índice D/d automaticamente porque esse número importa: índices muito baixos (mola "grossa" em relação ao arame) concentram tensão e dificultam a fabricação; índices muito altos (mola "fina" e esbelta) aumentam o risco de flambagem lateral sob compressão. Ter esse valor calculado junto com a rigidez evita fechar um projeto que é elasticamente correto, mas inviável de fabricar ou instável mecanicamente.

Para quem é essa planilha

Indicada para engenheiros mecânicos, projetistas de máquinas e dispositivos, técnicos de manutenção industrial e estudantes de elementos de máquinas que precisam dimensionar ou verificar uma mola helicoidal de compressão sem depender de catálogos de fabricante ou de cálculo manual repetido para cada variação de projeto.

O que você recebe

Um arquivo Excel (.xls) com a planilha de cálculo de molas, totalmente aberta, sem senha e sem macro, para você inserir os parâmetros da sua aplicação e comparar as três variações de ângulo automaticamente. Funciona no Microsoft Excel e no Google Planilhas, em computador, tablet ou celular. O acesso é liberado imediatamente após a confirmação do pagamento, direto no seu Portal do Cliente.
