Planilha Cálculo de Desenvolvimento de Helicoide em Excel

Planilha Excel para Cálculo de Desenvolvimento de Helicóide – Planificação de Rosca e Hélice para Fabricação

Fabricar uma peça helicoidal — como a rosca de um parafuso transportador (parafuso sem-fim/screw conveyor), uma serpentina ou qualquer flange em espiral — exige primeiro descobrir qual formato plano de chapa, quando enrolado, resulta na hélice desejada. Esse cálculo de planificação (desenvolvimento) não é intuitivo: envolve geometria de hélice, não apenas círculos simples. Esta planilha automatiza esse desenvolvimento a partir de três medidas do projeto.

Como funciona o cálculo

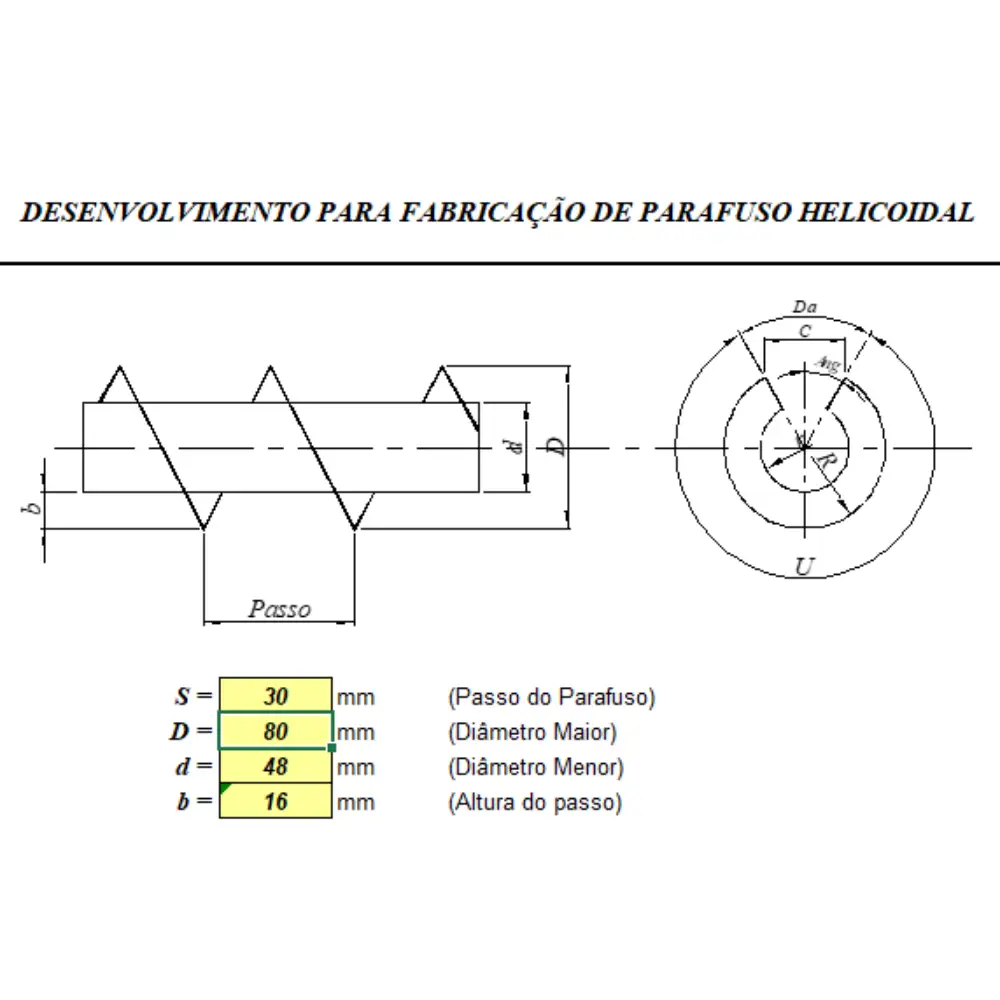

Você informa o passo do parafuso (a distância entre uma volta e a próxima), o diâmetro maior (externo) e o diâmetro menor (do eixo/núcleo). A partir desses três valores, a planilha calcula automaticamente:

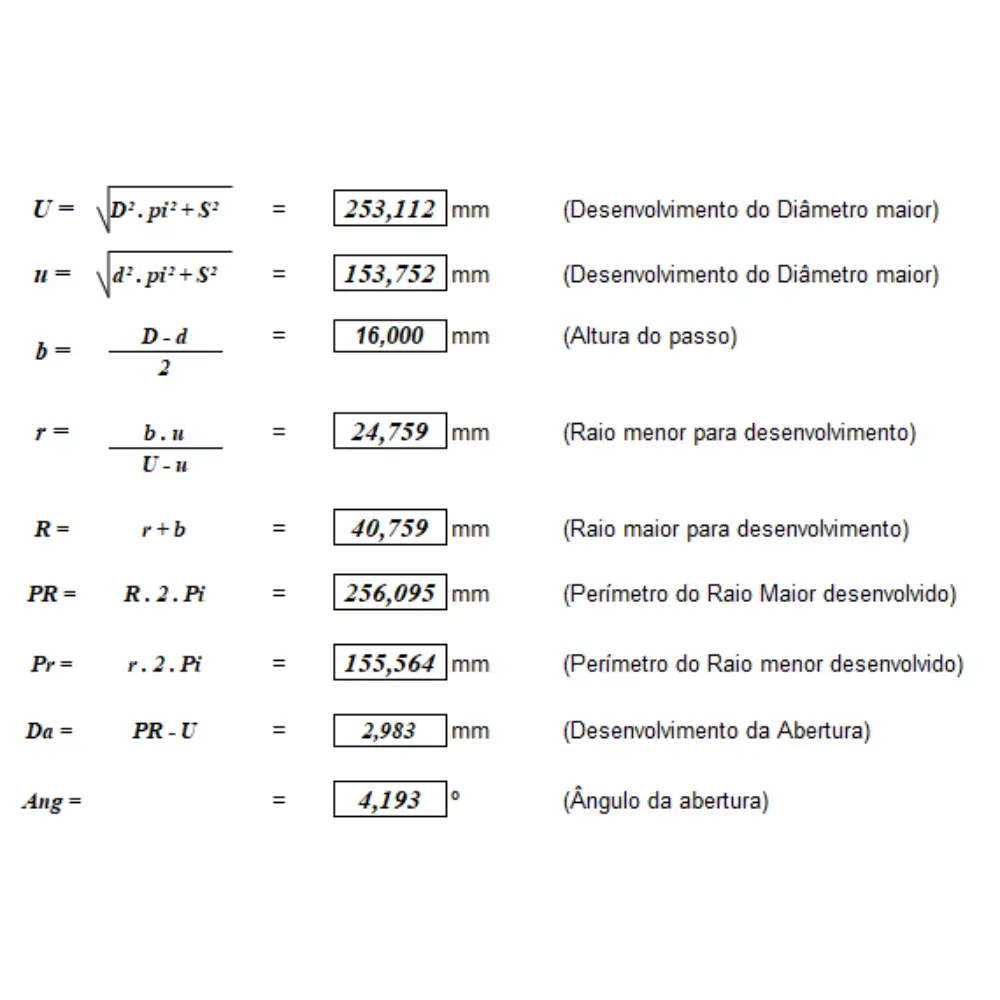

• Desenvolvimento do diâmetro maior e menor: o comprimento real da hélice quando "desenrolada", calculado a partir do diâmetro e do passo — a hipotenusa de um triângulo formado pela circunferência e pelo passo.
• Raio maior e menor do padrão plano: as medidas do setor circular de chapa que, uma vez cortado e conformado, resulta na hélice com o passo e diâmetros especificados.
• Ângulo de abertura do setor: o ângulo do "fatia" de chapa a ser cortada, calculado a partir do perímetro desenvolvido.
• Corda da abertura: a medida em linha reta entre as duas extremidades do setor, útil para conferência direto na chapa ou no traçado.

Por que esse cálculo é sensível

Um erro no desenvolvimento da hélice significa cortar a chapa errada e desperdiçar material — ou pior, produzir uma peça que não fecha corretamente no passo especificado. Como a relação entre passo, diâmetro e a planificação em setor circular não é linear, fazer esse cálculo "no olho" ou por tentativa geralmente gera retrabalho. Ter a fórmula correta automatizada evita esse desperdício logo na primeira tentativa de corte.

Aplicações práticas

Esse tipo de cálculo é usado na fabricação de roscas transportadoras (parafusos sem-fim para transporte de materiais a granel), hélices de misturadores, serpentinas e qualquer componente mecânico que precise ser fabricado a partir de chapa plana conformada em espiral. É um cálculo recorrente em oficinas que atendem a indústria de mineração, agroindústria e processamento de granéis, onde roscas transportadoras são equipamento comum para movimentação de material.

Para quem é essa planilha

Indicada para engenheiros e técnicos mecânicos, projetistas de equipamentos industriais e oficinas de caldeiraria e serralheria que fabricam roscas transportadoras, hélices ou outras peças helicoidais e precisam do desenvolvimento planificado correto antes de cortar a chapa.

Relação entre passo e diâmetro

Um mesmo diâmetro pode gerar peças planificadas bem diferentes dependendo do passo escolhido — um passo maior aumenta o desenvolvimento da hélice e muda a geometria do setor circular resultante. Por isso a planilha recalcula tudo a partir dos três parâmetros juntos: não é possível estimar corretamente o padrão de corte olhando só para o diâmetro, é preciso considerar a combinação com o passo do parafuso.

O que você recebe

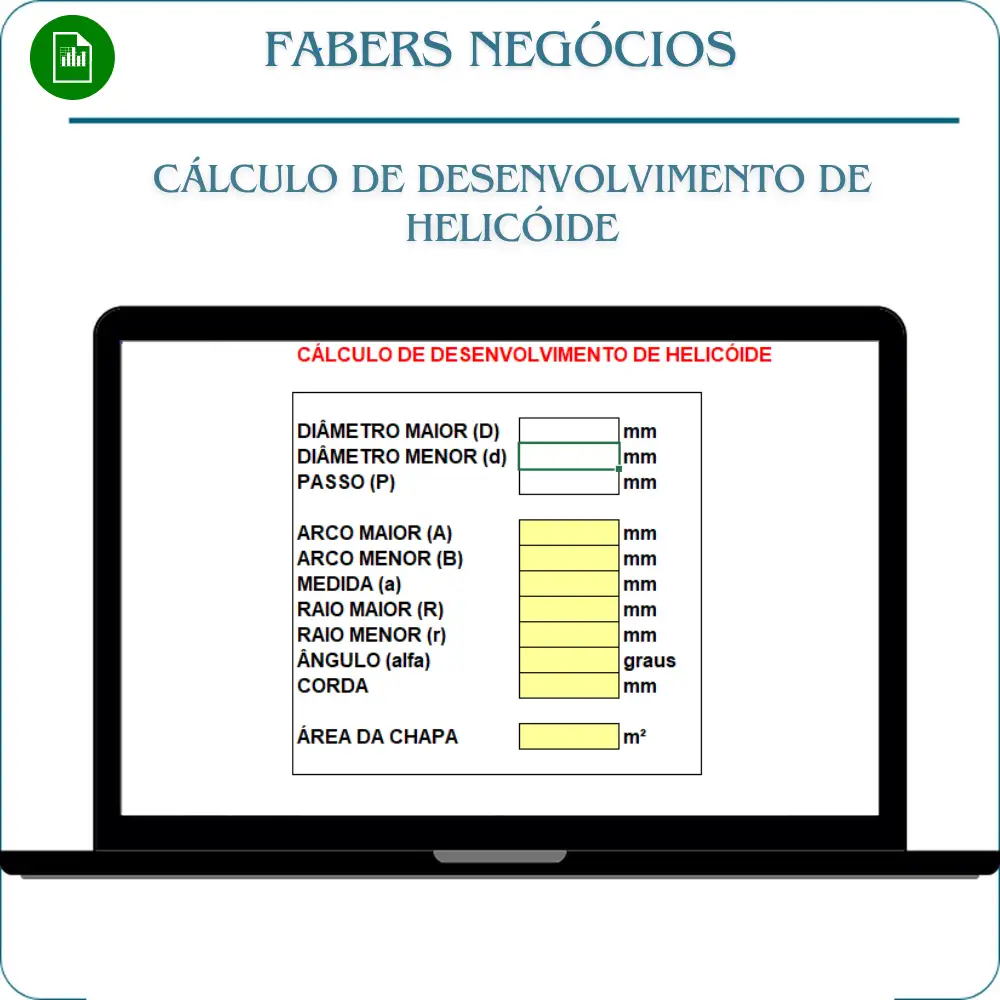

Um arquivo Excel (.xls) com a planilha de desenvolvimento de helicóide, totalmente aberto, sem senha e sem macro. Funciona no Microsoft Excel e no Google Planilhas, em computador, tablet ou celular. O acesso é liberado imediatamente após a confirmação do pagamento, direto no seu Portal do Cliente.

Resultado pronto para o traçado

Os resultados calculados — raio maior, raio menor, ângulo de abertura e corda — são exatamente as medidas que um traçador ou operador de máquina de corte precisa para marcar o setor circular na chapa, seja manualmente com compasso e transferidor, seja programando uma máquina de corte a plasma ou laser. Não é preciso nenhum cálculo adicional entre o resultado da planilha e o traçado final, o que reduz o tempo entre o projeto e o início efetivo da fabricação da peça.
