Planilha Cálculo de Chumbadores no Concreto em Excel

Planilha Excel para Cálculo de Chumbadores em Concreto – Dimensionamento por Carga e Resistência Real

Fixar uma base metálica, um equipamento ou uma estrutura no concreto com chumbadores exige dois cuidados que costumam ser esquecidos no cálculo manual: verificar se o próprio parafuso aguenta o esforço, e verificar se o concreto ao redor do chumbador aguenta puxar sem arrancar. Esta planilha automatiza os dois cálculos, a partir de uma tabela real de chumbadores com rosca Whitworth (DIN 11) e da correção pela resistência real do concreto da obra.

Como funciona o cálculo

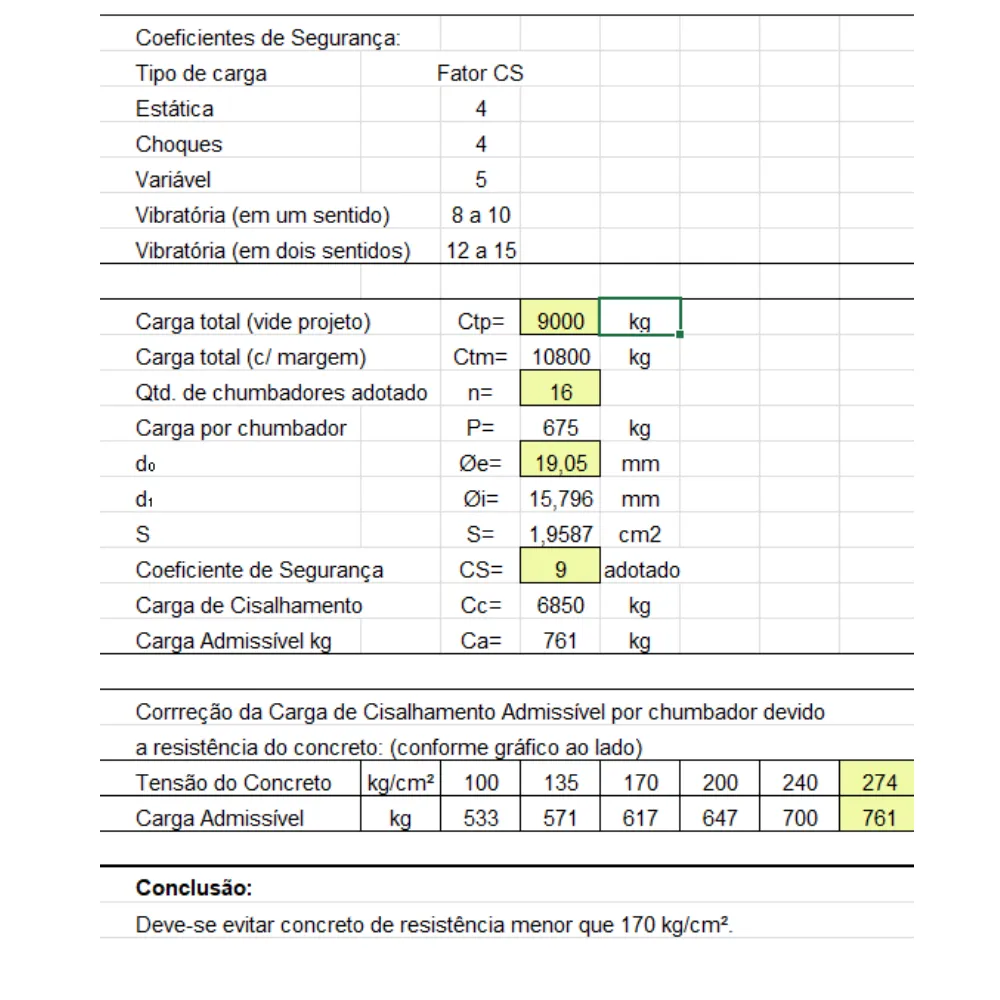

Você informa a carga total prevista em projeto (a planilha já aplica uma margem de segurança de 20% automaticamente), a quantidade de chumbadores que serão usados na fixação e o diâmetro do chumbador escolhido — de 3/8" até 2", numa tabela com 8 diâmetros comerciais. A partir disso, a planilha calcula:

• Carga por chumbador: divide a carga total (já com a margem de 20%) pela quantidade de chumbadores adotada.

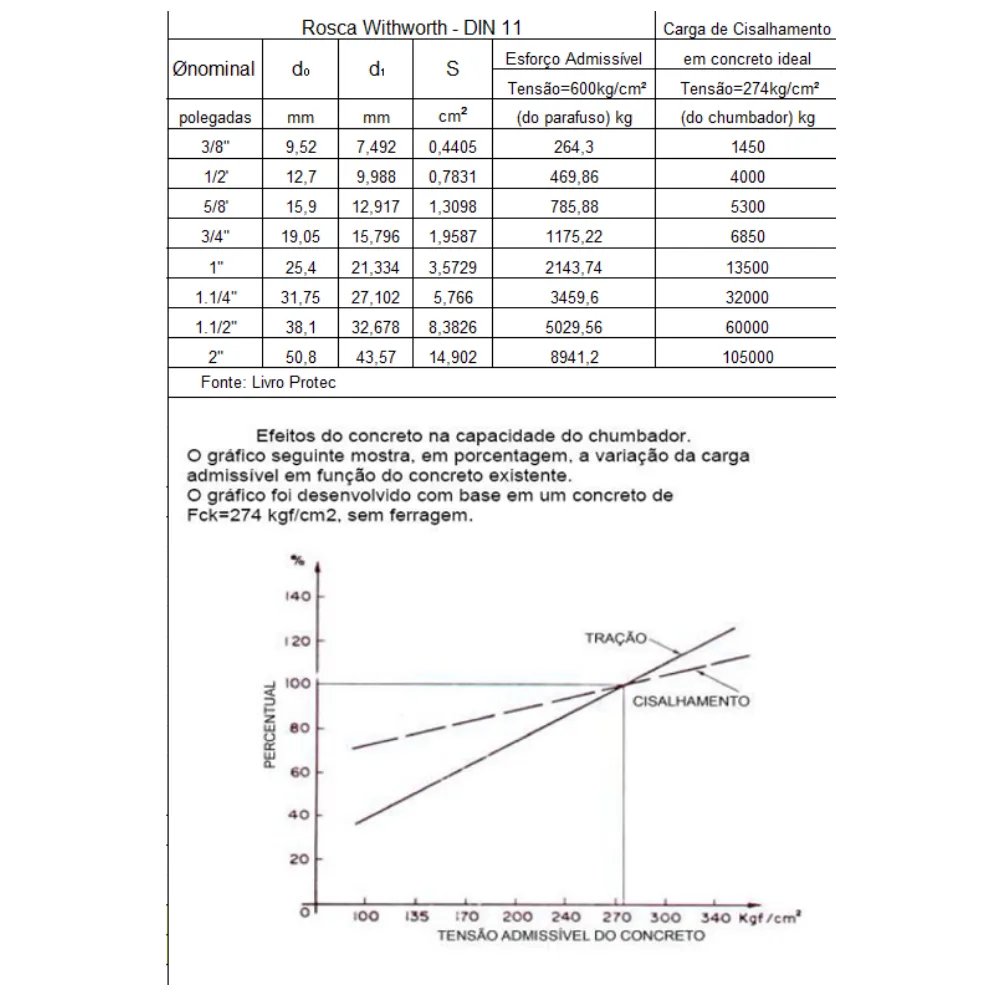

• Propriedades do chumbador selecionado: busca automaticamente o diâmetro externo, o diâmetro interno (núcleo da rosca) e a área da seção transversal do chumbador escolhido na tabela de referência.
• Carga de cisalhamento admissível: consulta a carga de cisalhamento do chumbador no concreto (calculada para uma resistência de concreto "ideal" de 274 kg/cm²) e divide pelo coeficiente de segurança apropriado ao tipo de carregamento — estático, de choque, variável ou vibratório (a planilha traz a tabela dos coeficientes recomendados para cada caso, de 4 até 15).
• Correção pela resistência real do concreto: como nem toda obra usa concreto de resistência "ideal", a planilha corrige a carga admissível para resistências reais de 100 a 274 kg/cm², reduzindo a capacidade proporcionalmente — e alerta que resistências abaixo de 170 kg/cm² devem ser evitadas para esse tipo de fixação.

Por que os dois cálculos separados importam

Um erro comum é dimensionar o chumbador só pela resistência do próprio parafuso, ignorando que o concreto ao redor pode arrancar antes do aço romper. Esta planilha deixa os dois limites visíveis lado a lado — a capacidade do parafuso e a capacidade do concreto —, para que você sempre dimensione pelo menor dos dois valores, que é o que realmente vai falhar primeiro na prática.

Coeficiente de segurança por tipo de carga

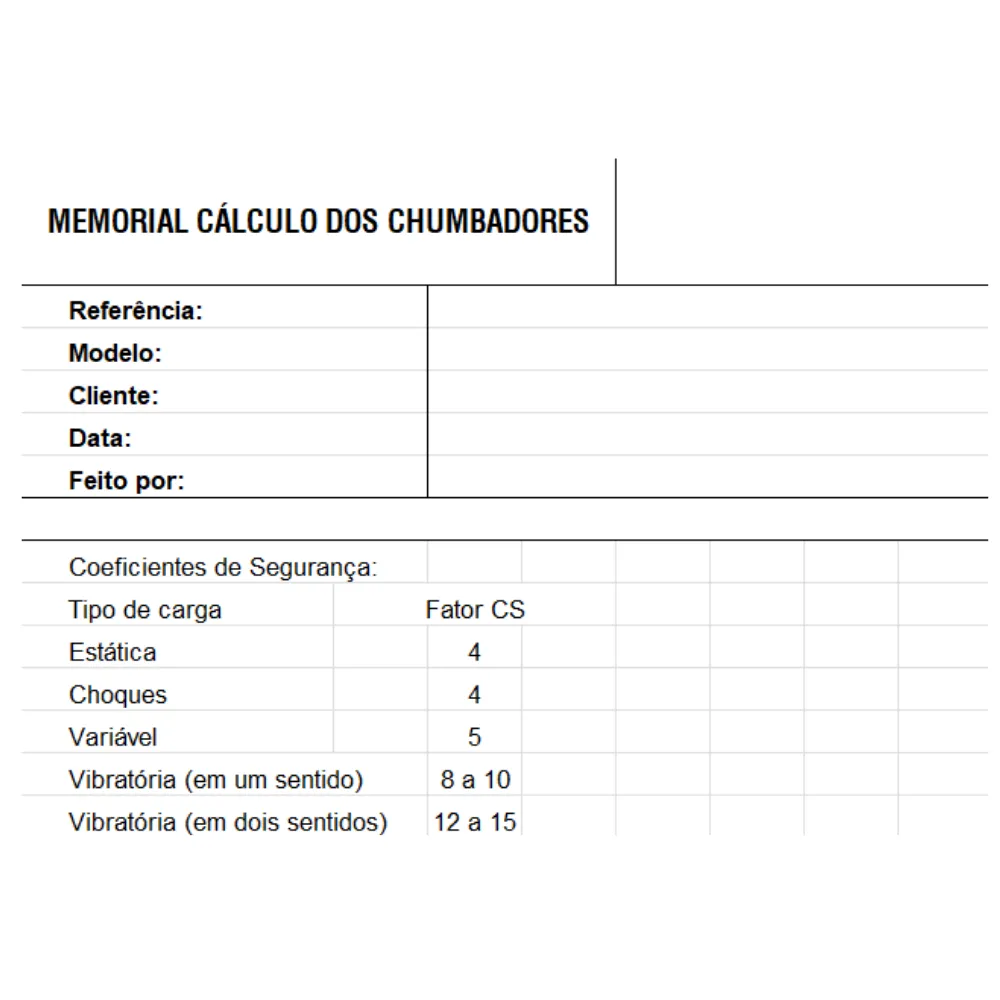

A planilha traz a tabela de coeficientes de segurança recomendados conforme a natureza do carregamento: 4 para cargas estáticas ou de choque, 5 para cargas variáveis, de 8 a 10 para cargas vibratórias em um único sentido e de 12 a 15 para cargas vibratórias em dois sentidos. Escolher o coeficiente certo é decisivo — uma fixação sujeita a vibração exige muito mais margem do que uma carga estática parada, e a planilha já deixa essa referência disponível para consulta na hora do cálculo, sem depender de memória ou de normas soltas.

Para quem é essa planilha

Indicada para engenheiros civis e mecânicos, técnicos de projeto estrutural, montadores industriais e equipes de instalação de equipamentos que precisam justificar tecnicamente a fixação de bases, suportes e estruturas metálicas ancoradas em concreto, sem depender de tabelas soltas ou cálculo manual repetido a cada projeto. É útil tanto para o dimensionamento inicial de uma fixação nova quanto para a verificação de uma fixação já existente, quando é preciso confirmar se ela suporta uma carga adicional prevista para o local.

O que você recebe

Um arquivo Excel (.xls) com a planilha de memorial de cálculo de chumbadores, totalmente aberta, sem senha e sem macro, com campos prontos para referência, modelo, cliente e data do projeto. Funciona no Microsoft Excel e no Google Planilhas, em computador, tablet ou celular. O acesso é liberado imediatamente após a confirmação do pagamento, direto no seu Portal do Cliente.
