Planilha Cálculo de Cargas Elétricas Residenciais em Excel

Planilha Excel para Cálculo de Cargas Elétricas Residenciais – Levantamento, Demanda e Disjuntor Geral

Antes de dimensionar qualquer instalação elétrica residencial, é preciso saber quanta energia a casa realmente vai consumir — e isso não é a simples soma da potência de todos os aparelhos, porque nem tudo funciona ao mesmo tempo. Esta planilha automatiza o levantamento de cargas cômodo a cômodo e aplica a metodologia de cálculo de demanda provável para dimensionar corretamente o disjuntor geral da residência.

Levantamento de cargas por cômodo

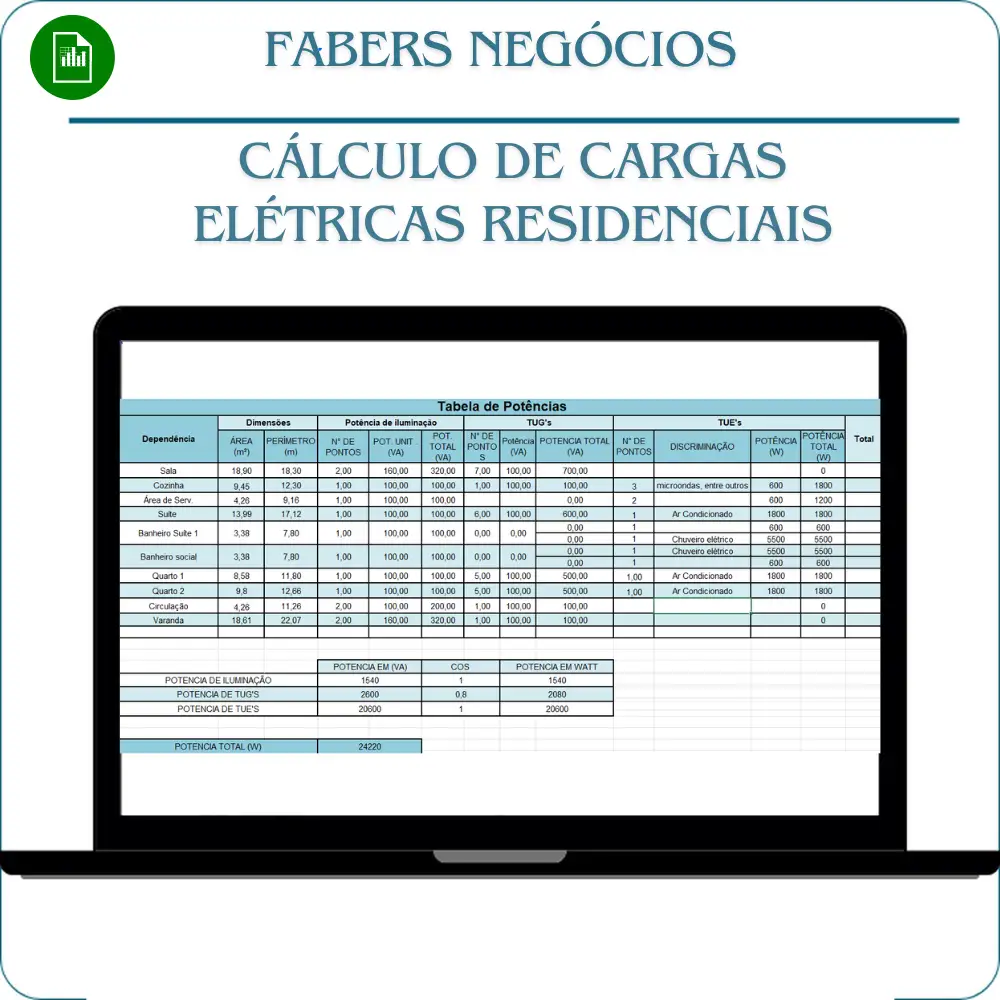

Para cada ambiente da casa (sala, cozinha, área de serviço, suíte, banheiros, quartos, circulação, varanda), você registra a área e o perímetro, o número de pontos de iluminação e sua potência, o número de tomadas de uso geral (TUGs) e sua potência, e as tomadas de uso específico (TUEs) — chuveiro elétrico, ar-condicionado, micro-ondas e outros aparelhos de maior consumo — identificadas uma a uma. A planilha soma automaticamente a potência de iluminação, de TUGs (já aplicando o fator de potência de 0,8 típico de tomadas gerais) e de TUEs, chegando à potência total instalada da residência.

Cálculo da demanda provável

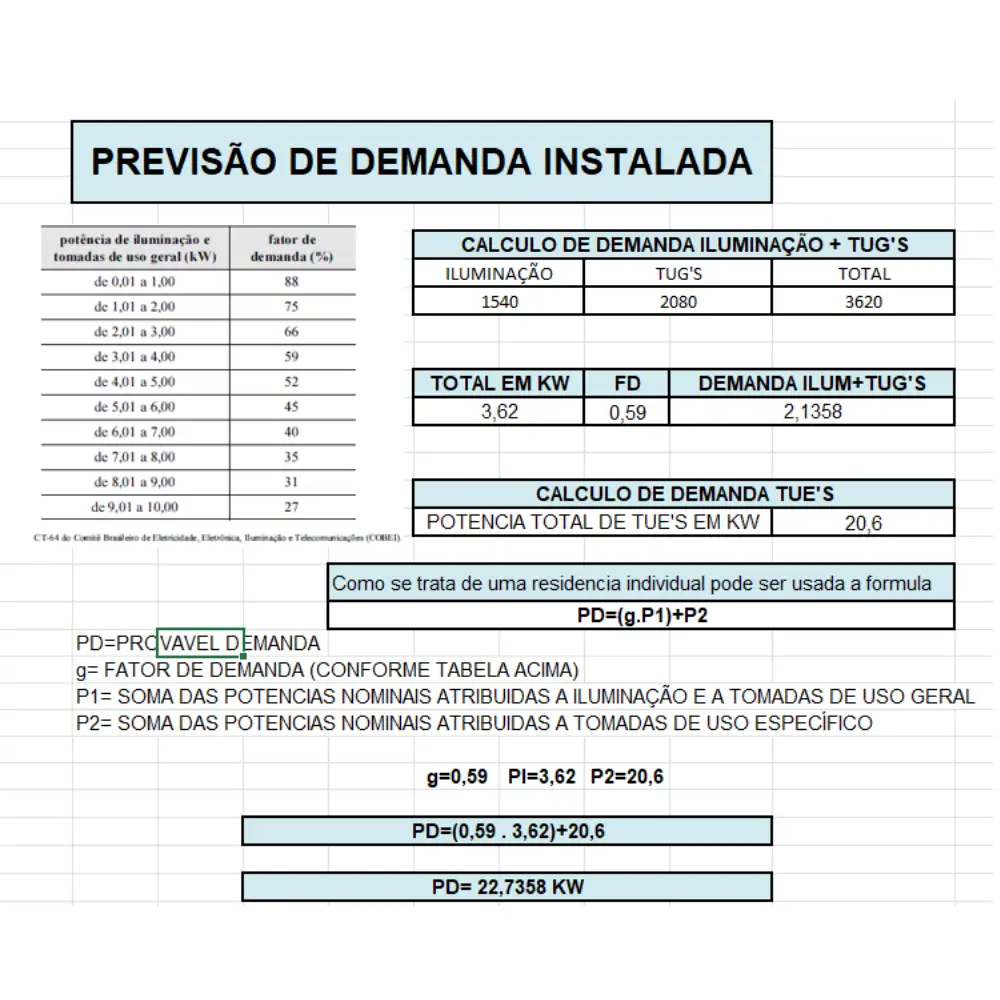

Como nem toda a potência instalada é usada ao mesmo tempo, a planilha aplica a fórmula de demanda provável PD = (g × P1) + P2, onde g é o fator de demanda (consultado em tabela conforme a potência total de iluminação e TUGs), P1 é a soma das potências de iluminação e TUGs, e P2 é a soma das potências de TUEs — que entram no cálculo com seu valor integral, sem redução. O resultado é a demanda real em kW que a instalação vai efetivamente solicitar da rede.

Dimensionamento do disjuntor geral

A partir da demanda calculada e da tensão de alimentação, a planilha calcula a corrente do disjuntor geral pela fórmula I = PD / V, e indica o disjuntor comercial imediatamente superior ao valor calculado — evitando tanto o subdimensionamento (risco de desarme constante) quanto o superdimensionamento (custo desnecessário e perda de proteção real do circuito).

Dimensionamento de circuitos individuais

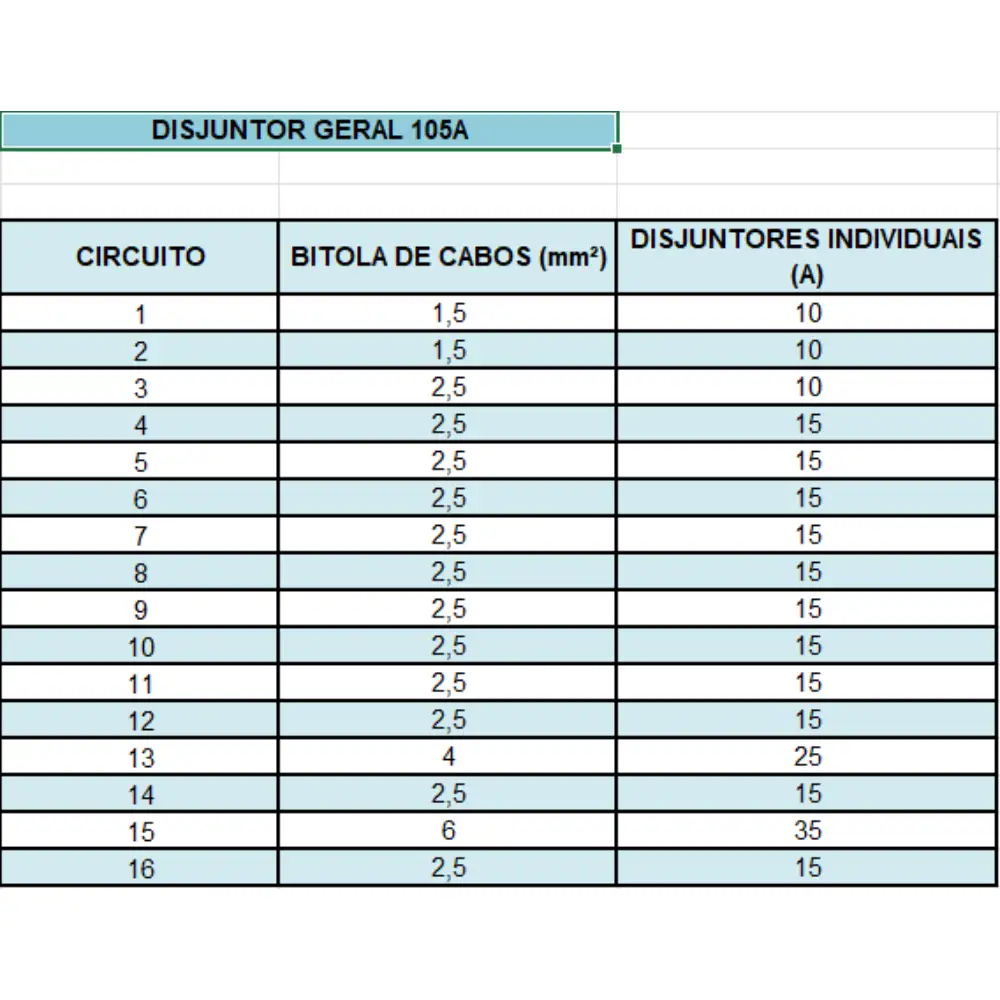

Cada circuito da instalação (iluminação, TUG e TUE, separados por ambiente) é listado com sua tensão, potência e corrente de projeto. A planilha aplica o fator de agrupamento de condutores (FCA) e o fator de correção de temperatura (FCT, para cabos PVC a 30°C) para chegar à corrente corrigida de cada circuito, e a partir dela indica a bitola de cabo (mm²) e o disjuntor individual adequados — com uma aba dedicada só para consulta rápida da tabela final de cabos e disjuntores por circuito.

Tabelas de referência incluídas

A planilha traz as tabelas técnicas usadas no próprio cálculo: fator de demanda, fórmula de corrente corrigida e fator de agrupamento de condutores — para você conferir de onde vêm os valores aplicados, sem precisar buscar em outra fonte.

Para quem é essa planilha

Indicada para eletricistas, técnicos e engenheiros eletricistas, projetistas de instalações residenciais e estudantes de engenharia elétrica que precisam justificar tecnicamente o dimensionamento do padrão de entrada e dos circuitos de uma residência, sem depender de cálculo manual ou de planilhas montadas do zero a cada projeto. Também serve como material de estudo para quem está aprendendo a aplicar a metodologia de cálculo de demanda na prática, já que todas as fórmulas ficam visíveis e podem ser acompanhadas passo a passo, célula por célula, em vez de aparecerem apenas como um resultado pronto.

O que você recebe

Um arquivo Excel (.xlsx) com cinco abas — Quadro de Carga, Previsão de Demanda, Circuito, Cabos/Disjuntores e Tabelas e Fórmulas —, totalmente aberto, sem senha e sem macro, para você adaptar aos dados do seu próprio projeto. Funciona no Microsoft Excel e no Google Planilhas, em computador, tablet ou celular. O acesso é liberado imediatamente após a confirmação do pagamento, direto no seu Portal do Cliente.
