Planilha Excel para Cálculo de Cabos de Aço – Peso e Carga de Ruptura por Diâmetro

Especificar um cabo de aço para içamento, tracionamento ou estaiamento exige duas informações que mudam conforme o diâmetro e a construção do cabo: quanto ele pesa (importante para calcular a carga total do sistema, incluindo o próprio peso do cabo) e qual sua carga de ruptura real (o limite antes de romper, referência para aplicar o fator de segurança). Esta planilha reúne essas duas informações em tabelas reais de catálogo, organizadas por diâmetro comercial e por tipo de construção do cabo.

Como funciona

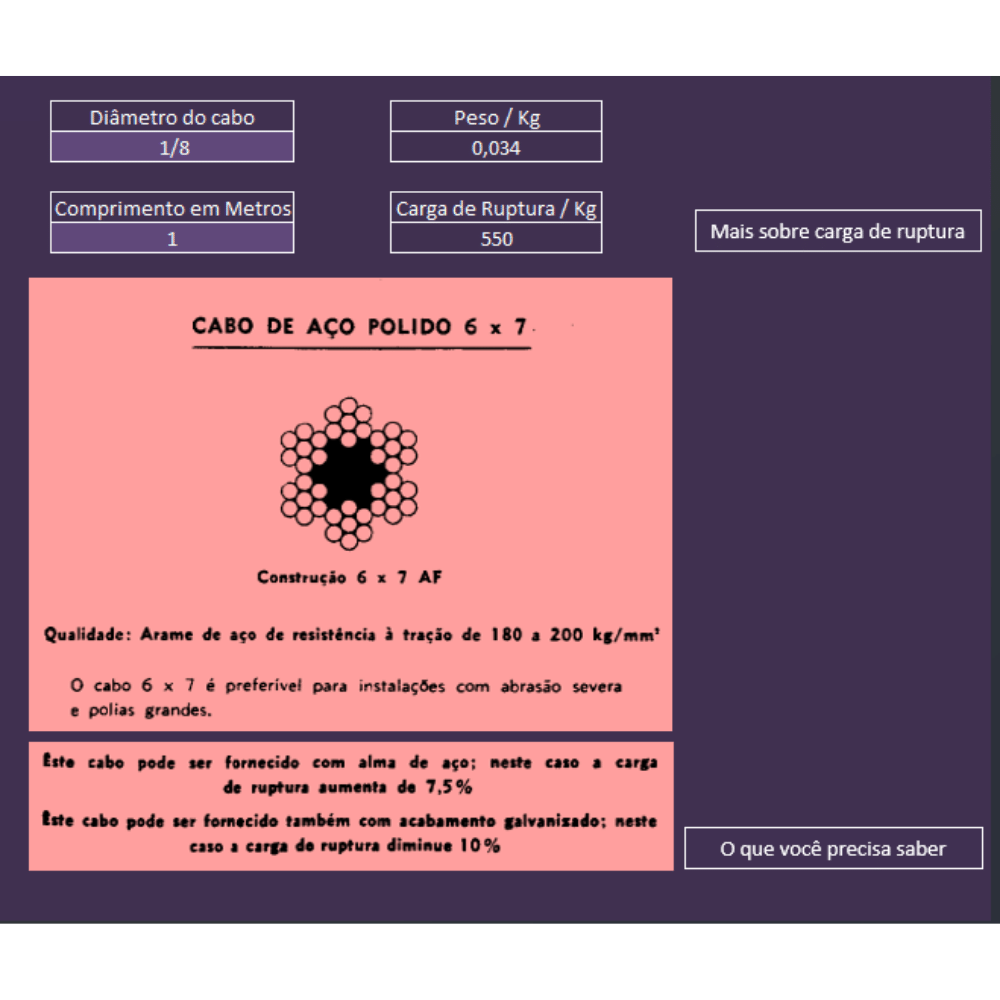

Você seleciona o diâmetro do cabo (de 1/4" até 1.3/4", conforme a construção) e informa o comprimento necessário. A planilha calcula automaticamente:

• Peso total do cabo: multiplica o peso por metro (tabelado, específico para o diâmetro escolhido) pelo comprimento informado — essencial para dimensionar o sistema de içamento considerando o peso próprio do cabo, e não só a carga útil.
• Carga de ruptura do cabo: consulta diretamente a carga de ruptura real do diâmetro selecionado, o valor de referência para aplicar o coeficiente de segurança da aplicação (tipicamente 5, conforme a prática de içamento de cargas).

Seis construções de cabo diferentes

A planilha traz abas separadas para diferentes construções e composições de cabo de aço — incluindo variações de alma de fibra e alma de aço (a alma de aço aumenta a resistência ao esmagamento e é mais indicada para tambores de guincho e aplicações de maior atrito; a alma de fibra é mais flexível). Cada aba tem sua própria tabela de pesos e cargas de ruptura reais, já que essas propriedades mudam conforme a construção do cabo, não só o diâmetro.

Por que isso importa na prática

Um erro comum é dimensionar o sistema de içamento considerando só a carga útil e esquecer o peso do próprio cabo — que se torna significativo em comprimentos maiores. Da mesma forma, usar a carga de ruptura de uma construção de cabo errada (por exemplo, confundir alma de fibra com alma de aço) pode gerar uma margem de segurança falsa. Ter as tabelas reais organizadas por construção evita esse tipo de erro na hora de especificar o cabo certo.

Para quem é essa planilha

Indicada para engenheiros mecânicos e de segurança do trabalho, técnicos de rigging, projetistas de sistemas de içamento e tracionamento, e equipes de movimentação de cargas que precisam consultar rapidamente peso e carga de ruptura de cabos de aço comerciais sem depender de catálogos de fabricante impressos.

Aplicando o fator de segurança

A carga de ruptura consultada na planilha é o limite físico do cabo, não a carga de trabalho segura. A prática usual de içamento de cargas aplica um coeficiente de segurança mínimo de 5 sobre a carga de trabalho — ou seja, a carga real que o cabo deve suportar no dia a dia é, no máximo, um quinto da carga de ruptura tabelada. A planilha entrega o valor de ruptura real para você aplicar esse coeficiente conforme a norma ou o critério técnico do seu projeto, sem arredondamentos genéricos.

O que você recebe

Um arquivo Excel (.xlsx) com as tabelas de peso e carga de ruptura organizadas por construção de cabo, totalmente aberto, sem senha e sem macro. Funciona no Microsoft Excel e no Google Planilhas, em computador, tablet ou celular. O acesso é liberado imediatamente após a confirmação do pagamento, direto no seu Portal do Cliente.

Fonte técnica

Os valores de peso e carga de ruptura seguem referência do manual técnico PROTEC (Manual do Projetista de Máquinas), amplamente usado como referência de catálogo para cabos de aço no mercado nacional — não são estimativas genéricas, mas os mesmos valores publicados pelos fabricantes para cada diâmetro e construção de cabo.
